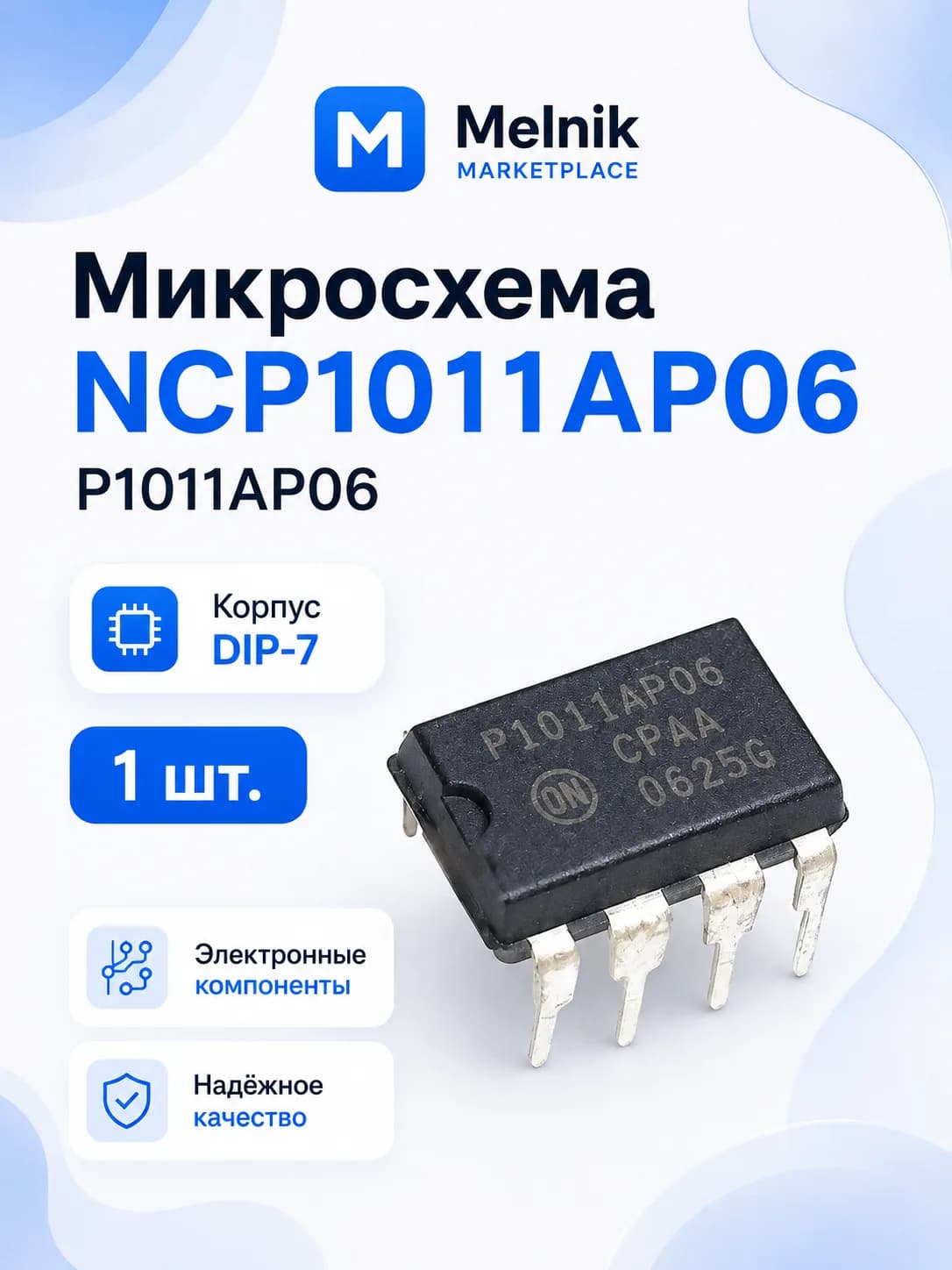

1шт. Микросхема NCP1011AP06 P1011AP06 DIP-7

Описание товара

Микросхема NCP1011AP06 (маркировка на корпусе P1011AP06) — это высоковольтный импульсный ШИМ-контроллер (PWM-генератор) со встроенным силовым MOSFET-транзистором. Она выпускается компанией onsemi (ON Semiconductor) и предназначена для построения компактных, недорогих и надежных обратноходовых импульсных блоков питания (SMPS) малой мощности. Благодаря технологии Dynamic Self-Supply (DSS), микросхема способна питать себя сама напрямую от высоковольтной шины, что позволяет инженерам отказываться от дополнительной (вспомогательной) обмотки на импульсном трансформаторе. Ключевые технические характеристики: Тип корпуса: DIP-7 (стандартная микросхема для монтажа в отверстия, физически имеет габариты корпуса DIP-8, но вывод №6 удален для обеспечения безопасного изоляционного расстояния между высоковольтными и низковольтными цепями). Встроенный силовой ключ: MOSFET-транзистор с максимальным напряжением до 700 В. Рабочая частота осциллятора: 65 кГц (на это указывает индекс 06 в конце маркировки). Максимальный пиковый ток ключа: 450 мА. Сопротивление открытого канала транзистора (\(R_{DS(on)}\)): ~11 Ом. Максимальная выходная мощность БП: до 14–19 Вт (в зависимости от наличия вспомогательной обмотки и конструкции трансформатора). Встроенные защитные функции: Мягкий запуск (Soft-Start): Длительностью 1.0 мс для снижения нагрузки на компоненты при включении. Frequency Jittering: Небольшое покачивание частоты, что значительно улучшает характеристики электромагнитной совместимости (снижает уровень помех в сеть). Skip-Cycle Operation: Переход в режим пропуска циклов при снижении нагрузки, благодаря чему блок питания работает абсолютно бесшумно на холостом ходу. Комплексная защита: Автоматическое восстановление после короткого замыкания на выходе и встроенная защита от перегрева (Thermal Shutdown). Назначение и сфера применения: Микросхема массово применяется в качестве «дежурки» или основного источника питания в: Платах управления бытовой техникой (стиральные и посудомоечные машины, холодильники). Сетевых адаптерах, зарядных устройствах для гаджетов. Вспомогательных (дежурных) блоках питания телевизоров, аудиосистем и ПК. Совет по ремонту Если ШИМ-контроллер на плате взорвался или ушел в короткое замыкание между выводами Drain и GND, перед установкой новой микросхемы обязательно проверьте: Высоковольтный диодный мост и сглаживающий конденсатор (обычно 400V). Резистор-предохранитель в цепи питания. Оптопару (обратную связь) и стабилитрон цепи обратной связи (TL431). Если обратная связь оборвана, новая микросхема мгновенно сгорит при первом включении.
