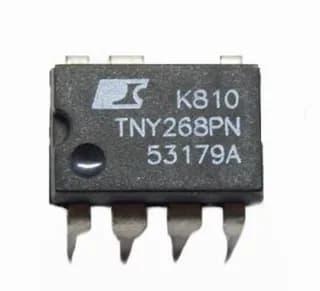

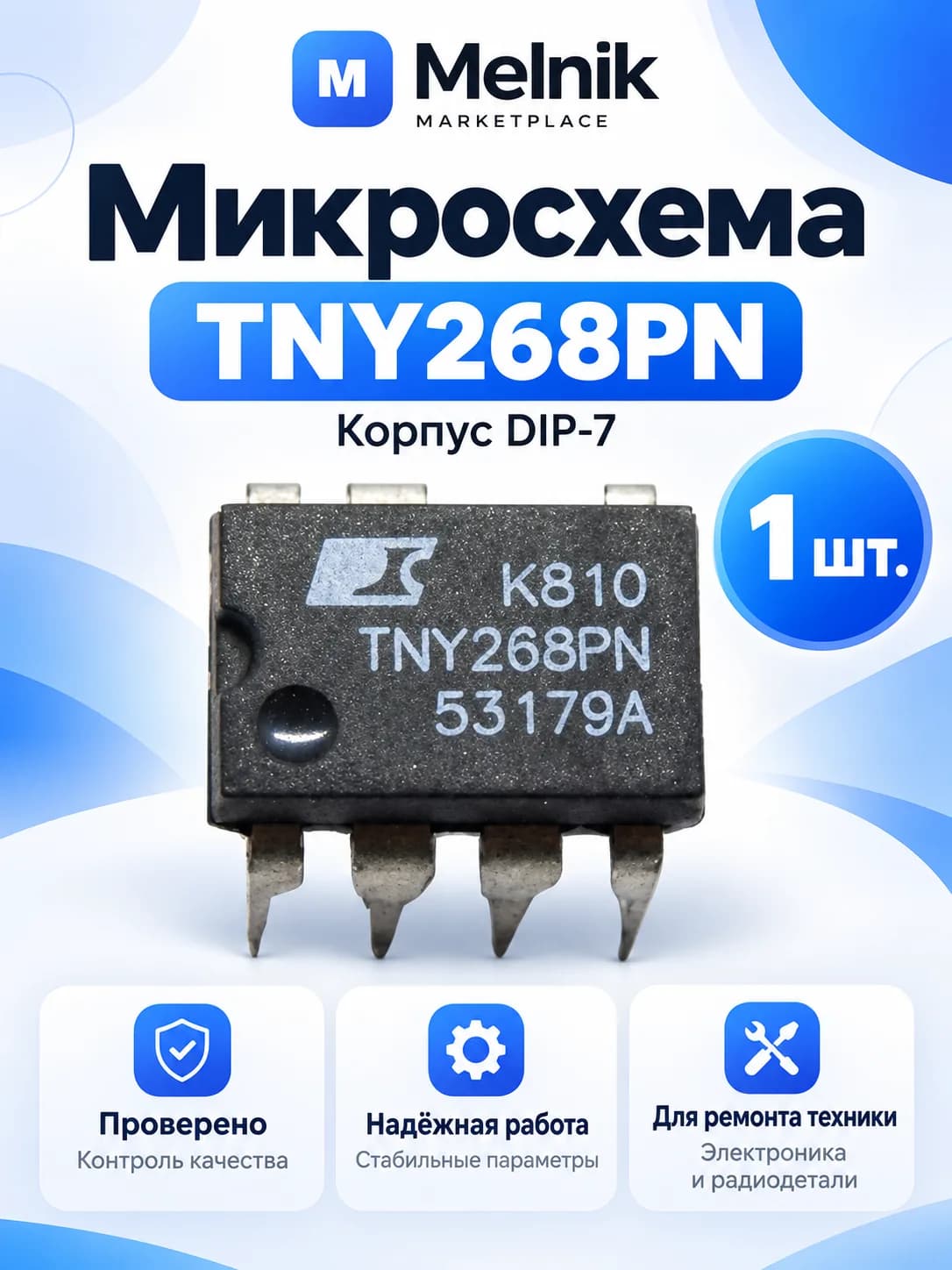

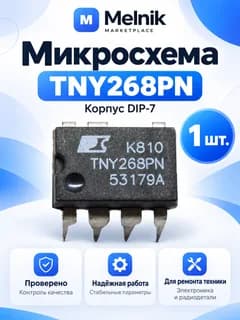

1шт. Микросхема TNY268PN DIP-7

Описание товара

TNY268PN — это высокоэффективный ШИМ-контроллер (микросхема встроенного AC-DC преобразователя) из популярного семейства TinySwitch-II производства компании Power Integrations. Данный чип объединяет в себе логику управления и силовой полевой транзистор, отвечая за дежурное питание в электронных модулях стиральных машин, холодильников, кондиционеров и различных зарядных устройств. Основные технические характеристики: Тип прибора: Энергоэффективный off-line ШИМ-инвертор (преобразователь). Тип корпуса: DIP-7 (конструктивно это габариты корпуса DIP-8, но у него отсутствует 4-й вывод для обеспечения необходимого изоляционного зазора высокого напряжения). Максимальное напряжение встроенного силового ключа: 700 В. Номинальная мощность: до 23 Вт (при питании от сети 230 В в открытом корпусе). Частота встроенного генератора: фиксированная, 132 кГц. Защитные функции: Встроенная термозащита (от перегрева выше 135 °C), защита от короткого замыкания в нагрузке и ограничение по току. Линейка замен и аналоги: Микросхемы внутри семейства TinySwitch-II полностью совместимы по цоколевке выводов (распиновке), но отличаются максимальной выходной мощностью. Вместо TNY268PN в схему можно установить более мощный чип без изменений обвязки: TNY268PN (23 Вт) С заменой на понижение мощности (TNY267PN, TNY266PN) нужно быть осторожнее — они могут перегружаться и уходить в защиту, если блок питания работает на пределе. Совет мастера перед впаиванием: В импульсных блоках питания ШИМ-контроллеры крайне редко сгорают без внешней причины. Перед тем как запаять новую микросхему и включить прибор в сеть, обязательно проверьте мультиметром: Высоковольтный электролитический конденсатор (обычно 400 В) — если он потерял емкость, новая ШИМ-ка сгорит мгновенно. Диодный мост и сетевой выпрямительный диод. Оптопару (например, PC817) и регулируемый стабилитрон (TL431) в цепи обратной связи.
