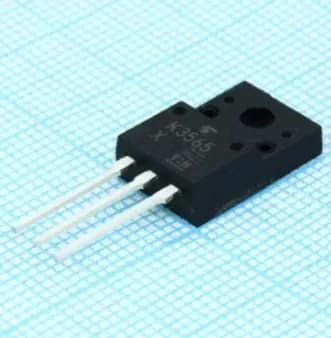

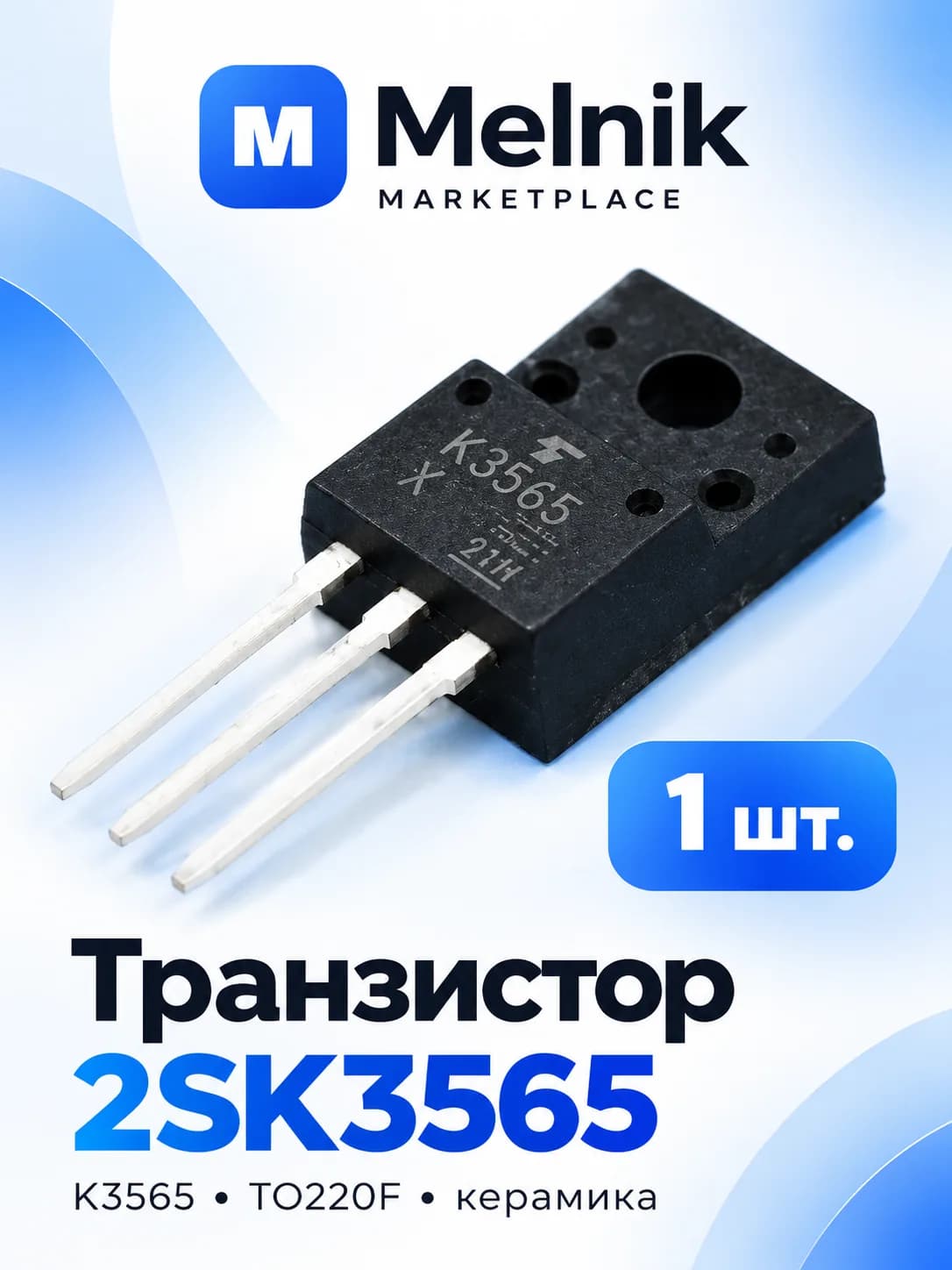

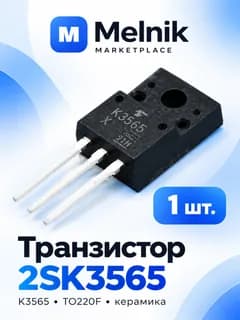

1шт. Транзистор 2SK3565, K3565 TO220F керамика

Описание товара

Полевой N-канальный MOSFET-транзистор 2SK3565 (маркировка K3565) в изолированном пластиковом корпусе TO-220F (также известном как TO-220FP или SC-67) — это высоковольтный силовой компонент. Он разработан компанией Toshiba и широко применяется в импульсных блоках питания (SMPS), инверторах подсветки телевизоров и схемах управления электродвигателями. Ключевые технические характеристики Структура: N-канал (N-Channel Power MOSFET). Максимальное напряжение сток-исток: 900 В (высокий порог, идеален для первичных цепей блоков питания). Максимальный постоянный ток стока: 5 А (при температуре корпуса 25 °C). Максимальная рассеиваемая мощность: 45 Вт. Сопротивление сток-исток в открытом состоянии: около 2.3 Ом. Тип корпуса: TO-220F. Его главное преимущество — фланец крепления к радиатору полностью залит пластиком, что снижает риск случайного замыкания, однако для экстремальных нагрузок дополнительная керамическая прокладка все равно необходима. Что рекомендуется проверить при замене: Если транзистор 2SK3565 сгорел (пробит) в импульсном блоке питания, категорически не рекомендуется просто впаивать новый и включать устройство в сеть. Почти всегда его выход из строя лавинообразно сжигает соседние элементы. Перед запуском обязательно проверьте: ШИМ-контроллер: Управляющая микросхема (например, часто упоминаемая в этой серии UC3842) могла выдать высокое напряжение на затвор транзистора. Низкоомный резистор в цепи истока (датчик тока): При пробое MOSFETа через него идет сетевой ток, и этот резистор обрывается (сгорает) как предохранитель. Диод затвора: Элементы обвязки затвора (резистор и защитный стабилитрон) также часто выходят из строя.
