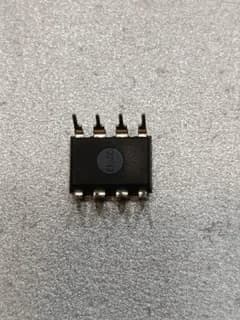

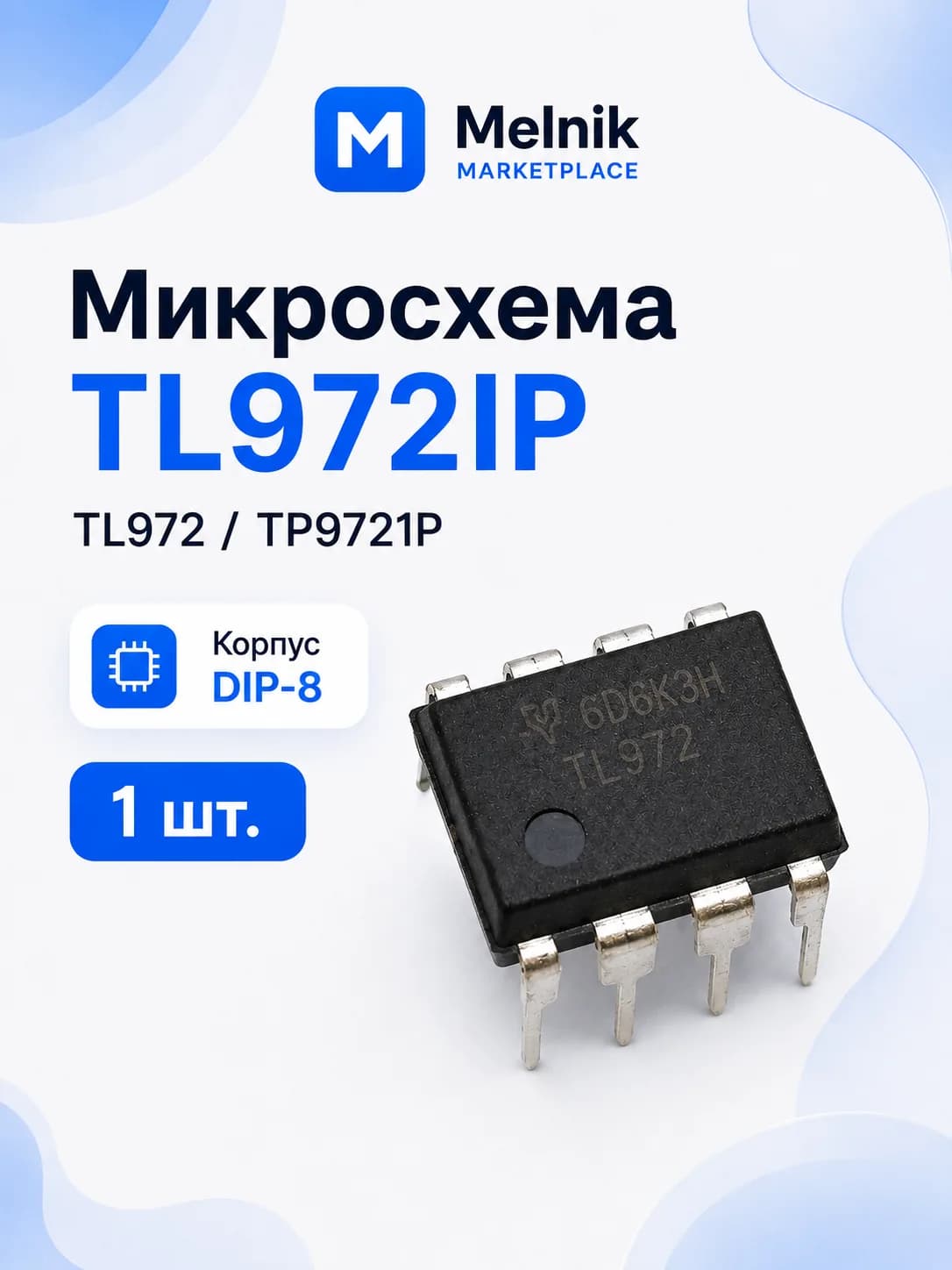

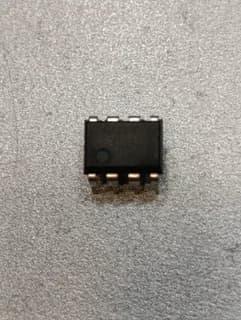

1шт. Микросхема TL972IP TL972 TP9721P DIP-8

Описание товара

TL972IP (в некоторых торговых лотах и на маркетплейсах может ошибочно маркироваться как TL972, TP9721P или TP972IP) — это высококачественный двухканальный малошумящий операционный усилитель с выходным каскадом Rail-to-Rail от американской корпорации Texas Instruments. Этот чип разработан специально для работы в высококачественной аудиоаппаратуре (предусилителях, наушниках), измерительных приборах и портативной технике благодаря ультранизкому уровню искажений и шумов. Основные технические характеристики: • Тип прибора: Двухканальный операционный усилитель (Dual Op Amp). • Уровень шума: Очень низкий (4.4 nV/√Hz на частоте 1 кГц) — обеспечивает чистый звук без фонового шипения. • Ширина полосы пропускания (GBW): 12 МГц (позволяет работать с широким спектром частот без завала амплитуды). • Скорость нарастания выходного напряжения (Slew Rate): 5 В/мкс. • Диапазон напряжений питания: от ±1.35 В до ±6 В (при двухполярном питании) или от 2.7 В до 12 В (при однополярном). • Тип выхода: Rail-to-Rail (амплитуда выходного аудиосигнала может достигать практически уровней питающего напряжения, что расширяет динамический диапазон). • Тип корпуса: DIP-8 (выводной, для монтажа в отверстия платы или в специальную панельку). Популярные аналоги для замены: Если вам нужно быстро заменить эту деталь, а ее нет под рукой, в звуковых трактах и схемах общего назначения часто используют другие сдвоенные ОУ в корпусе DIP-8 (однако внимательно сверяйте их уровень шумов и напряжение питания, так как TL972 оптимизирован под низковольтное питание до 12В): • OPA2350 / OPA2353 (высококлассные Rail-to-Rail ОУ от TI). • NE5532 или NJM4558 (классические аудио-ОУ, но они требуют более высокого напряжения питания и не являются Rail-to-Rail). • TL072 / TL082 (популярные ОУ с полевыми транзисторами на входе, но с гораздо более скромными шумовыми характеристиками). Совет мастера при монтаже: При замене операционных усилителей в чувствительных аудиосхемах крайне рекомендуется использовать DIP-панельку (сокет) на 8 контактов. Впаяв панельке один раз, вы сможете легко тестировать разные типы ОУ на слух (например, менять TL972 на аналоги), абсолютно не рискуя перегреть дорожки платы и ножки самой микросхемы постоянной перепайкой.
