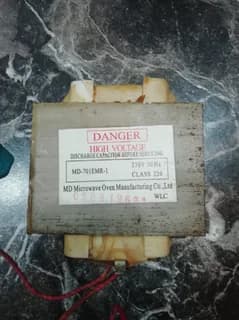

Трансформатор MD-701EMR-1 для микроволновых печей

Описание товара

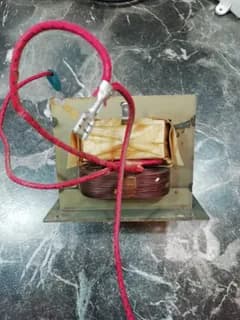

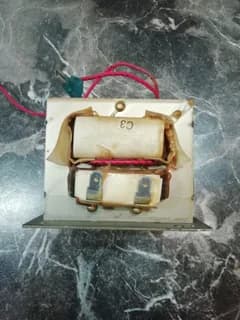

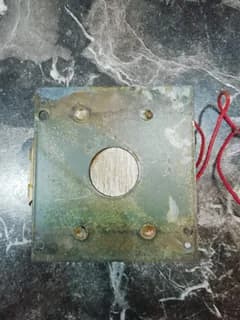

Высоковольтный силовой трансформатор MD-701EMR-1 — это основной элемент питания магнетрона, генерирующего микроволны в микроволновых печах (СВЧ). Он относится к классу повышающих силовых трансформаторов общего назначения мощностью 700 Вт. Модель производится заводом Midea (КНР), но из-за своей универсальности является кросс-брендовой и устанавливается в соло-микроволновки десятков брендов. Технические характеристики: Номинальная мощность: 700 Вт. Входное напряжение (первичная обмотка): ~220–230 В, 50 Гц. Выходное высокое напряжение (вторичная обмотка): ~2150 В. Напряжение накала магнетрона: ~2,6 В. Сопротивление первичной (сетевой) обмотки: около 2,9 Ом. Сопротивление вторичной (высоковольтной) обмотки: около 218 Ом. Габариты и вес: Расстояние между монтажными отверстиями на основании (посадка) — 86х86 мм; вес составляет порядка 3,3–3,7 кг. Назначение контактов (клемм): Первичная обмотка (220 В): Две широкие клеммы в нижней части трансформатора. Накальная обмотка: Два отдельных провода в термостойкой изоляции с изолированными клеммами на концах (идут напрямую на накал магнетрона). Высоковольтная обмотка: Одна клемма «папа» в верхней части, откуда провод идет на высоковольтный предохранитель и конденсатор. Второй конец этой обмотки конструктивно приварен прямо к металлическому сердечнику (заземлен на корпус). ⚠️ Внимание (Техника безопасности): Микроволновый трансформатор оперирует смертельно опасным напряжением (более 2000 В) при высокой силе тока. Проводить любые замеры сопротивления или замену компонента можно строго на отключенной от сети печи, предварительно принудительно разрядив высоковольтный конденсатор диэлектрическим инструментом!
