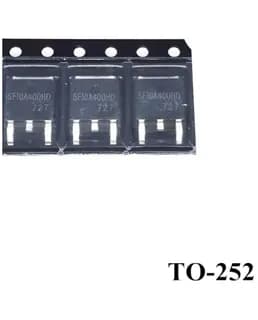

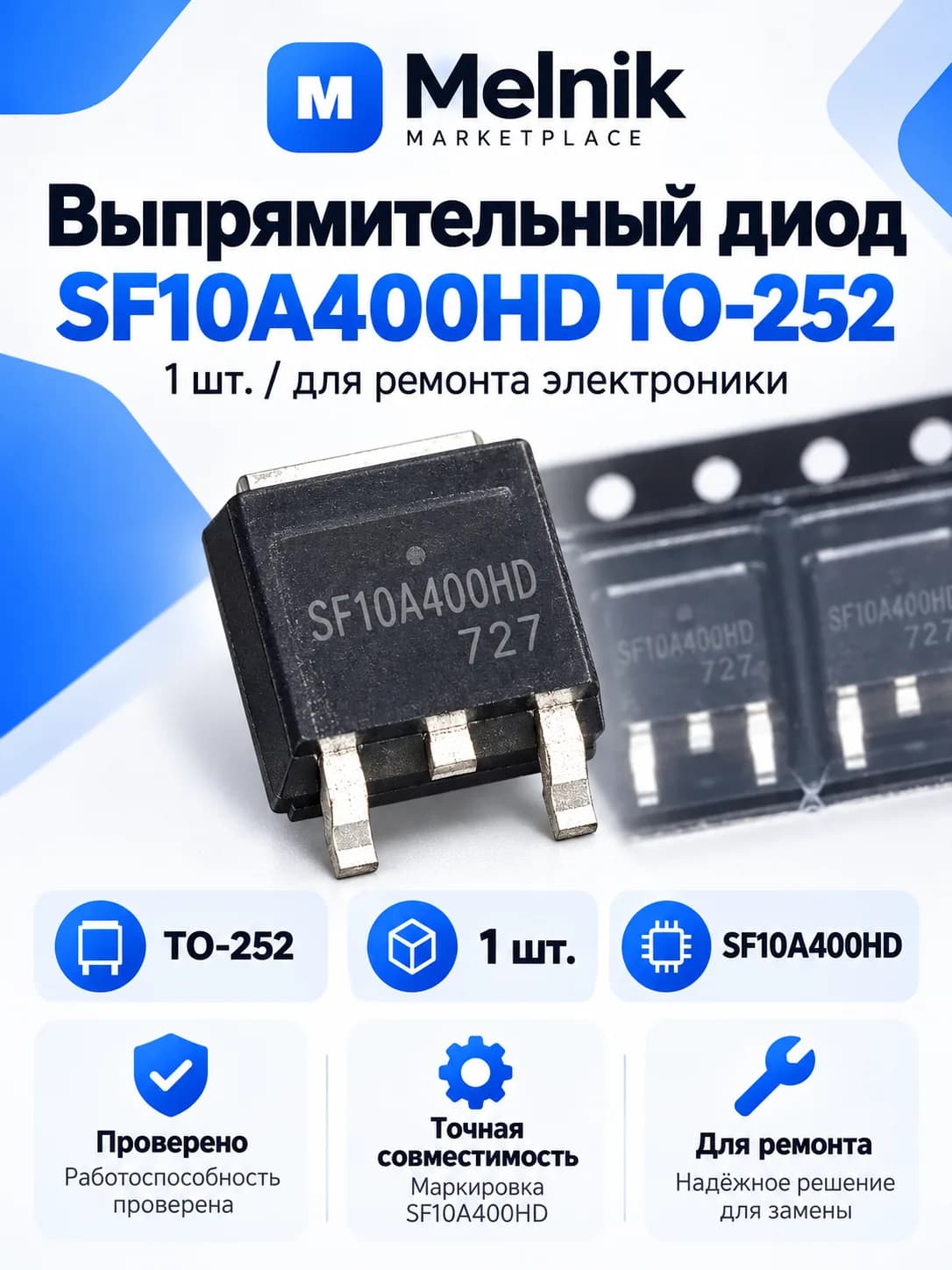

1шт. Выпрямительный диод SF10A400HD SF10A400 10A400 10A400HD DPAK TO-252

Описание товара

SF10A400HD (встречается под маркировками SF10A400, 10A400, 10A400HD) — это мощный сверхбыстрый выпрямительный диод (Ultrafast Recovery Power Rectifier) производства компании Kodenshi AUK Group. Благодаря минимальному времени обратного восстановления, он спроектирован для высокоскоростного переключения и используется в качестве бустерного диода в схемах коррекции коэффициента мощности (PFC), инверторах, блоках питания (SMPS) и DC-DC преобразователях. Ключевые технические характеристики: Тип диода: Ультрабыстрый выпрямительный (Ultrafast Recovery Diode). Максимальное постоянное обратное напряжение: 400 В. Максимальный прямой выпрямленный ток: 10 А. Максимальное время обратного восстановления: всего 30 нс (наносекунд) — критически важно для работы на высоких частотах без перегрева. Прямое падение напряжения: порядка 1.4 В. Тип корпуса: TO-252 (DPAK) для поверхностного SMD-монтажа. Распиновка выводов: Выводы 1 и 3 выполняют функцию анода, а выводы 2 и 4 (металлическая подложка-радиатор) — катода. Рекомендация при ремонте: Ультрабыстрые диоды в инверторах и импульсных блоках питания редко сгорают сами по себе. Чаще всего их пробивает накоротко вследствие выхода из строя силовых транзисторов (MOSFET/IGBT), управляющих ШИМ-контроллеров или из-за короткого замыкания в нагрузке. Прежде чем впаивать новый диод на плату, обязательно проверьте мультиметром всю силовую обвязку силовой цепи.
