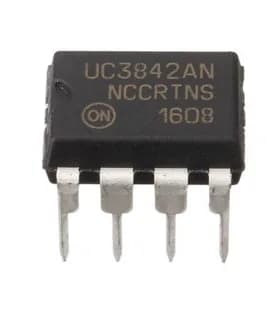

1шт. Микросхема UC3842AN

Описание товара

UC3842AN — это высокопроизводительный токовый ШИМ-контроллер (PWM Controller) фиксированной частоты с обратной связью по току и напряжению. Микросхема широко применяется в качестве задающего генератора в импульсных блоках питания (SMPS) телевизоров, мониторов, зарядных устройств и сварочных инверторов для управления затвором мощного N-канального полевого транзистора (MOSFET). Ключевые технические характеристики: Тип управления: Токовый режим (Current-Mode PWM Controller). Тип корпуса: DIP-8 (выводной монтаж в отверстия платы). Порог напряжения включения (UVLO Turn-on): 16 В. Микросхема запустится только тогда, когда напряжение питания на выходе Vcc (вывод 7) достигнет этого значения. Порог напряжения выключения (UVLO Turn-off): 10 В. Защищает схему от работы при слишком низком напряжении питания (гистерезис составляет 6 В). Максимальный рабочий цикл (Duty Cycle): до 100% (в отличие от схожей микросхемы UC3844, у которой заполнение ограничено 50%). Выходной ток (Pin 6): до ±1.0 А в пике (обеспечивает форсированный разряд входной емкости мощного затвора MOSFET для снижения тепловых потерь). Ток потребления в режиме запуска: менее 1 мА (упрощает проектирование цепи стартового смещения). Линейка замен и аналоги: В рамках серии UC384x микросхемы имеют одинаковое расположение ножек (распиновку), но отличаются алгоритмом работы, поэтому не всегда взаимозаменяемы напрямую: UC3842AN и UC3842BN — полные аналоги (разница заключается лишь в модификациях заводов-изготовителей, например STMicroelectronics или onsemi). Взамен также подойдет отечественный аналог 1033ЕУ10. UC3843 — имеет низкие пороги запуска/выключения (8.4 В / 7.6 В). Подходит для низковольтных цепей (например, бортовой сети автомобилей или питания от аккумуляторов). Если поставить её вместо 3842 в сетевой блок 220В, блок может запуститься раньше времени и сгореть. UC3844 / UC3845 — имеют ограничение заполнения импульса до 50%. Их установка вместо UC3842 приведет к тому, что блок питания либо вообще не запустится под нагрузкой, либо уйдет в защиту из-за нехватки мощности. Совет мастера перед впаиванием: В импульсных блоках питания ШИМ-контроллеры сгорают как следствие пробоя силового ключа. Перед установкой новой микросхемы обязательно проверьте мультиметром: Полевой транзистор (MOSFET): если он пробит, высокое сетевое напряжение по цепи затвора мгновенно сожжет новую деталь. Низкоомный токозадающий резистор (шунт): подключен между истоком (Source) транзистора и «землей». При пробое ключа он часто обрывается. Электролитический конденсатор в цепи питания ШИМ (обычно номиналом 47–100 мкФ на 50 В). Если он высохнет и потеряет емкость, блок будет циклически перезапускаться («икать») или не запустится вовсе.
