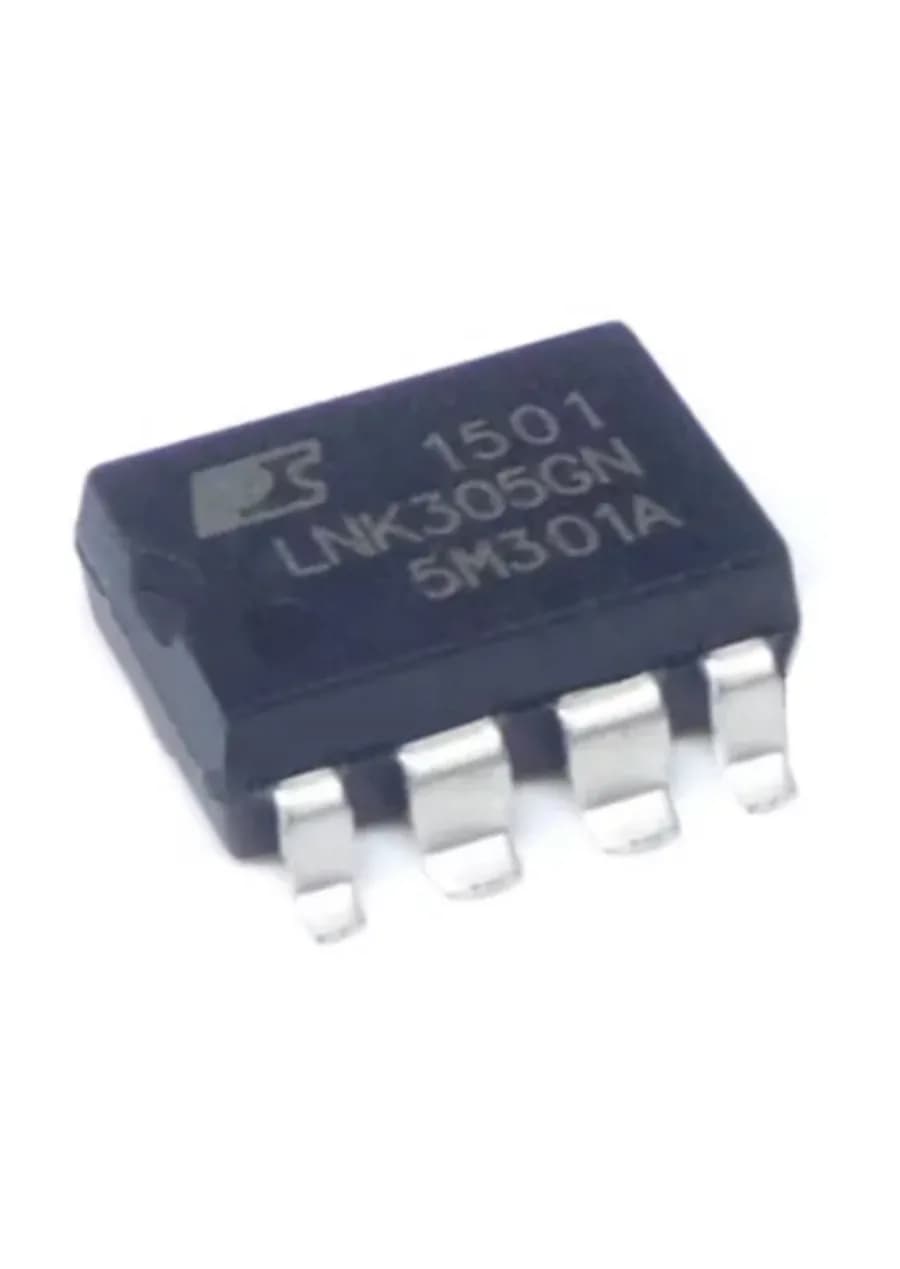

1шт. Микросхема LNK305GN LNK305G LNK305 SOP-7

Описание товара

Микросхема LNK305GN (маркировка LNK305G / LNK305) представляет собой маломощный интеллектуальный AC-DC преобразователь (ШИМ-контроллер) семейства LinkSwitch-TN от компании Power Integrations. Она предназначена для построения простейших импульсных источников питания без использования трансформатора (галванически неизолированных Buck, Buck-Boost преобразователей). Буквенный индекс «G» и тип корпуса SOP-7 (SMD-8B) указывают на поверхностный SMD-монтаж. Физически у микросхемы 8 выводов (как у стандартного SO-8), но 5-й вывод отсутствует для обеспечения безопасного изоляционного расстояния от высоковольтного встроенного MOSFET-транзистора на 700 В. Ключевые технические характеристики Тип корпуса: SOP-7 / SMD-8B (для поверхностного монтажа). Встроенный силовой ключ: MOSFET-транзистор с пробивным напряжением до 700 В. Максимальный выходной ток: до 280 мА (в режиме Buck-преобразователя). Частота встроенного генератора: 66 кГц (фиксированная, с джиттером для снижения уровня электромагнитных помех). Диапазон входного напряжения: от 85 В до 265 В переменного тока (AC). Защитные функции: Встроенная тепловая защита (отключение при перегреве кристалла выше 135 °C) и защита от короткого замыкания на выходе. Распиновка (Назначение выводов SOP-7) FUNCTION (D): Сток встроенного высоковольтного MOSFET-транзистора. BYPASS (BP): Вывод для подключения внешнего байпасного конденсатора емкостью 0.1 мкФ для питания внутренней логики. FEEDBACK (FB): Вход обратной связи. Контролирует переключение ключа; если ток на этом выводе превышает 49 мкА, следующий импульс генератора пропускается. SOURCE (S): Исток силового транзистора (земля схемы управления). (Вывод отсутствует) — пропуск для изоляции. SOURCE (S): Исток силового транзистора. SOURCE (S): Исток силового транзистора. SOURCE (S): Исток силового транзистора. Что проверить при выходе из строя LNK305: Эта микросхема массово применяется в блоках питания стиральных и посудомоечных машин (особенно Electrolux, Zanussi, AEG, Whirlpool), а также в умных реле и кондиционерах. Она редко сгорает сама по себе — её разрушение (часто с отколом кусочка корпуса) является следствием короткого замыкания. Перед установкой новой микросхемы обязательно проверьте: Защитный резистор (разрывной/предохранительный): Обычно стоит на входе питания, имеет номинал 10–100 Ом (мощностью 2-3 Вт). При сгорании ШИМ-контроллера он всегда уходит в обрыв. Сетевой дроссель (индуктивность): Часто установлена последовательно с резистором (номиналом от 470 мкГн до 1 мГн), может оборваться. Выпрямительные диоды и стабилитрон: Проверьте диодный мост на входе и стабилитрон цепи обратной связи (FB) на предмет пробоя.
