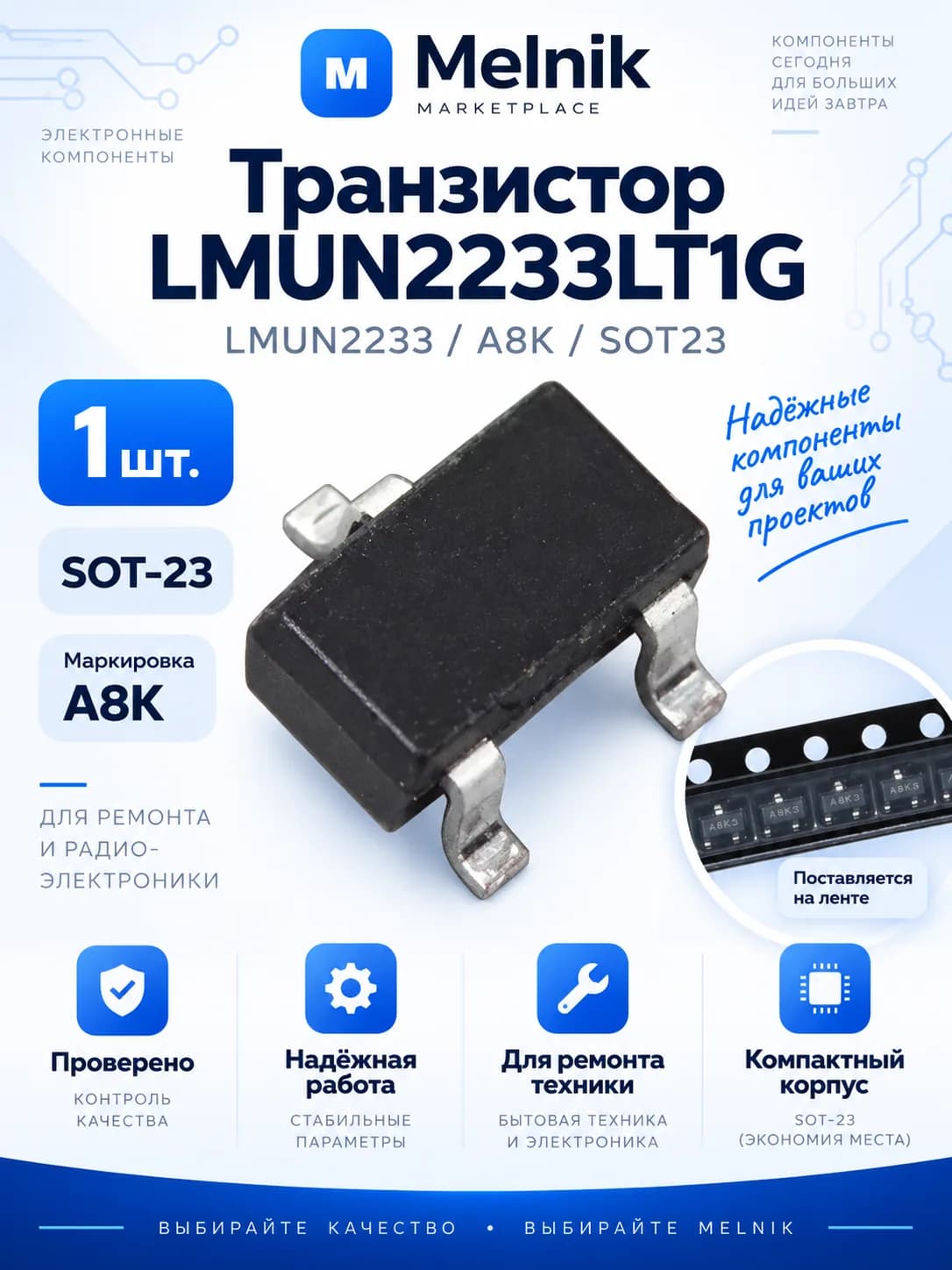

Транзистор LMUN2233LT1G LMUN2233 A8K SOT23 +

Описание товара

Транзистор LMUN2233LT1G (маркировка на корпусе — A8K) — это цифровой биполярный NPN транзистор со встроенными резисторами смещения (технология BRT — Bias Resistor Transistor). Он выпускается компанией Leshan Radio Company (LRC) (или onsemi под кодом MMUN2233LT1G). Благодаря встроенной монолитной сети из двух резисторов на базе, этот компонент заменяет собой стандартный транзистор и его внешнюю обвязку, что сильно экономит место на плате при проектировании инверторов, интерфейсов сопряжения логических микросхем и цепей переключения. Основные технические характеристики Тип транзистора: NPN цифровой (предустановленное смещение). Максимальное напряжение коллектор-эмиттер: 50 В. Максимальный ток коллектора: 100 мА. Встроенные резисторы: Последовательный базовый резистор: 4.7 кОм. Резистор база-эмиттер: 47 кОм. Максимальная рассеиваемая мощность: 246 мВт. Тип корпуса: SOT-23 (SMD корпус для поверхностного монтажа). Полный аналог Если не удается найти оригинальный транзистор с маркировкой A8K от LRC, его можно смело заменить компонентом MMUN2233LT1G производства onsemi — они полностью идентичны по характеристикам и расположению выводов.
