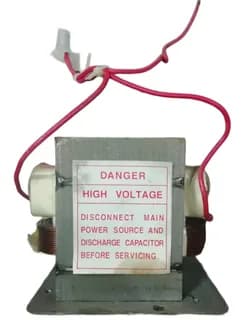

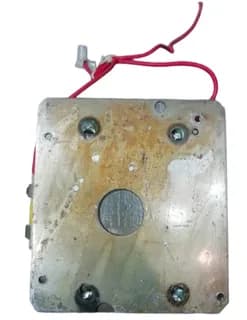

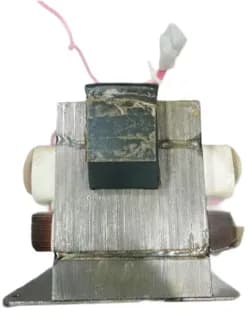

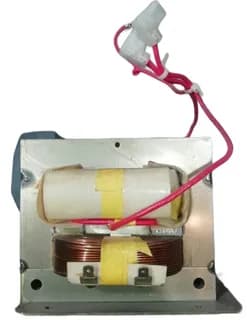

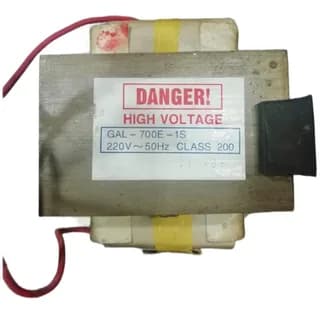

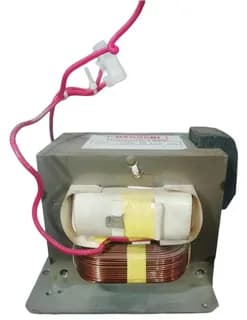

Трансформатор GAL-700E-1S, GAL-700E-1 для микроволновых печей

Описание товара

GAL-700E-1 и GAL-700E-1S — это высоковольтные силовые повышающие трансформаторы (МОТ — Microwave Oven Transformer), выпускаемые компанией Galanz. Они предназначены для питания магнетронов в бюджетных и стандартных микроволновых печах мощностью 700 Вт. Данные детали широко применяются в СВЧ-печах множества брендов. Обе модификации (-1 и -1S) полностью взаимозаменяемы по электрическим параметрам, крепежным отверстиям и расположению выводных клемм. Главные технические характеристики: Производитель: Galanz. Номинальная мощность: 700 Вт (класс изоляции Class 220). Идеально подходит для печей объемом 17–20 литров. Входные параметры (первичная обмотка): 220–240 В переменного тока, частота 50 Гц. Выходные обмотки: Высоковольтная (вторичная анодная): генерирует порядка 2000–2200 В, которые далее удваиваются умножителем (высоковольтным конденсатором и диодом) для питания магнетрона. Накальная обмотка (толстый провод в пару витков): выдает 3.3 В – 3.6 В для накала катода магнетрона. Габариты и масса: массивный сварной стальной сердечник, весит около 4.5 – 4.9 кг (размер упаковки приблизительно 120х115х90 мм). Полные взаимозаменяемые аналоги: Если в наличии нет именно этой модели, вместо неё без каких-либо доработок посадочного места, клемм и проводов можно установить следующие трансформаторы мощностью 700 Вт: GAL-700E-4 (также от Galanz) MD-701EMR-1 (от компании Midea) XB-700 Смертельно опасное напряжение! Силовая цепь микроволновой печи в режиме работы выдает опасное для жизни напряжение до 4000 Вольт. Проводите любые работы только после того, как полностью отключите прибор из розетки. Перед началом демонтажа обязательно принудительно разрядите высоковольтный конденсатор — аккуратно замкните его клеммы между собой и на неокрашенный металл корпуса СВЧ пассатижами или отверткой с надежной толстой диэлектрической ручкой. При монтаже нового трансформатора плотно затяните крепежные винты основания к станине печи — нижняя часть трансформатора является заземлением для его высоковольтной цепи.
