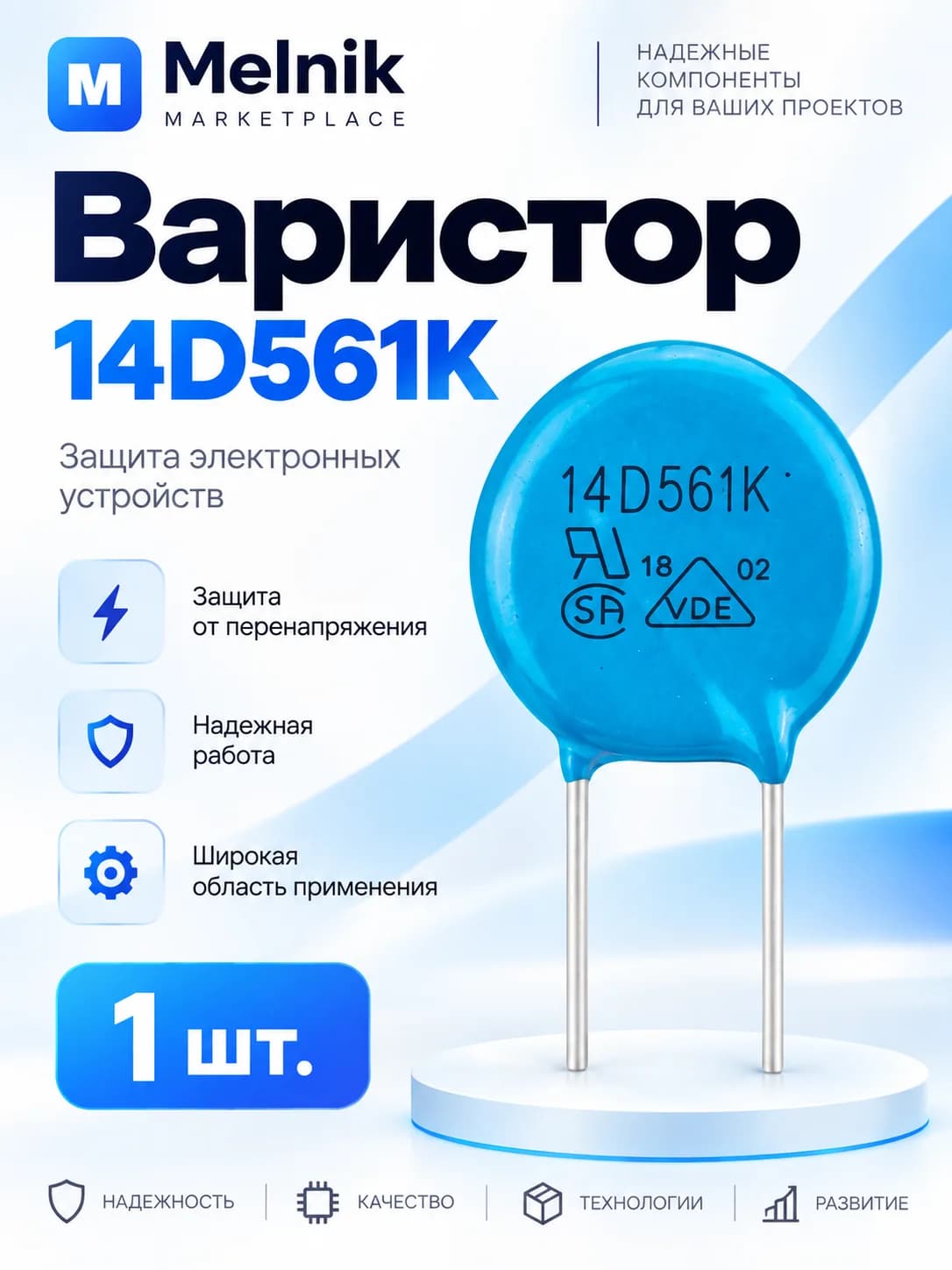

1шт. Варистор 14D561K

Описание товара

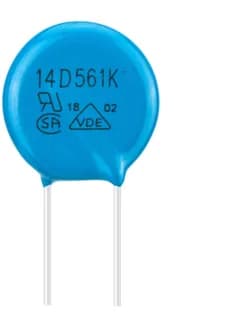

Металлооксидный дисковый варистор 14D561K — это полупроводниковый защитный элемент с нелинейной вольтамперной характеристикой. Его ключевое назначение — защита чувствительных электронных плат и блоков питания от импульсных скачков напряжения и высоковольтных помех (например, при грозе или коммутационных сетевых процессах). При нормальном рабочем напряжении варистор имеет гигантское сопротивление и не влияет на работу схемы. При резком всплеске напряжения его сопротивление падает до долей Ома, принимая весь удар на себя и замыкая импульс тока, что защищает остальную цепь и часто спасает плавкий предохранитель. Расшифровка маркировки: 14 — диаметр диска в миллиметрах (14 мм). Чем больше диаметр, тем большую энергию всплеска способен рассеять элемент. D — форма корпуса (Disc, дисковый элемент с радиальными выводами для пайки). 561 — кодированное номинальное напряжение срабатывания. Первые две цифры означают число, третья — количество нулей. 56 + один ноль = 560 Вольт. K — класс точности (допустимое отклонение от номинала составляет ±10%). Ключевые технические характеристики: Классификационное напряжение варистора (при токе 1 мА): 560 В (в диапазоне 504–616 В). Максимально допустимое рабочее напряжение: Переменный ток (AC RMS): 350 В Постоянный ток (DC): 460 В Максимальный импульсный ток (импульс 8/20 мкс): 4500 А (4.5 кА). Максимальная поглощаемая энергия: 125 – 136 Дж. Рабочая температура: от -40°C до +85°C (в некоторых версиях до +105°C). Шаг выводов (между ножками): 7.5 мм. Сфера применения и аналоги: Такой номинал варисторов (на 350В переменного тока) является отраслевым стандартом для защиты бытовых приборов, питающихся от сети 220–230 В. В случае аварийного отгорания «нуля» или скачка в сети до 380 В варистор откроется и защитит технику. Он массово устанавливается на входах импульсных блоков питания телевизоров, стиральных машин, кондиционеров и сетевых фильтров. Популярные аналоги для замены: S14K350 (маркировка от Epcos/TDK — самый популярный брендовый аналог) TVR14561 CNR-14D561K, FNR-14D561K, ZOV-14D561K Совет по ремонту: Если варистор в устройстве сгорел, почернел или раскололся, это означает, что он выполнил свою защитную роль. При его замене обязательно проверьте входной плавкий предохранитель и диодный мост — чаще всего предохранитель сгорает вместе с варистором.
