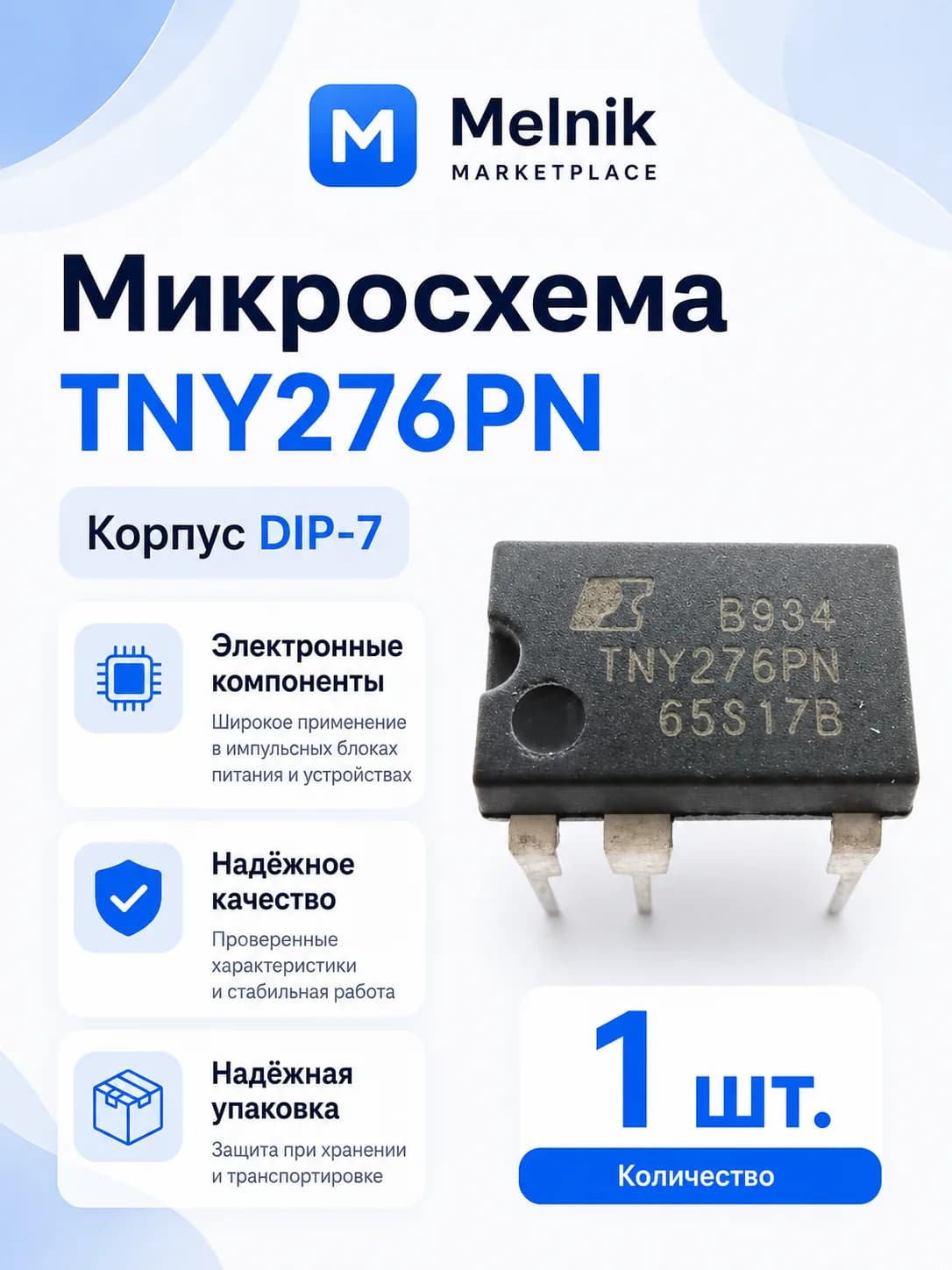

1шт. Микросхема TNY276PN DIP-7

Описание товара

Микросхема TNY276PN в корпусе DIP-7 — это высоковольтный ШИМ-контроллер (AC/DC преобразователь) из более современной серии TinySwitch-III от компании Power Integrations. Она повсеместно применяется в импульсных блоках питания малой мощности (до 19 Вт) бытовой техники, зарядных устройств и дежурных источников питания ПК. По сравнению с серией TinySwitch-II (например, TNY266), серия TNY276 обладает улучшенной схемой компенсации параметров, сниженным энергопотреблением в режиме ожидания и повышенной перегрузочной способностью. Основные технические характеристики: Тип преобразователя: Flyback (обратноходовой). Максимальное напряжение встроенного ключа (MOSFET): 700 В. Максимальная выходная мощность: до 19 Вт (при входном 230 В) или до 13 Вт в широком диапазоне напряжений (85–265 В). Рабочая частота генератора: 132 кГц (со встроенным джиттером для снижения электромагнитных помех). Особенности корпуса: Выпускается в пластиковом корпусе DIP-7 (физически форма как у DIP-8, но 6-й вывод отсутствует для обеспечения высоковольтной изоляции). Совместимость и аналоги внутри серии (TinySwitch-III): Если TNY276PN нет под рукой, её можно заменить другими микросхемами из этой же линейки, которые полностью совпадают по цоколевке (pin-to-pin), но отличаются мощностью: Менее мощные: TNY274PN, TNY275PN. Более мощные (отличный вариант для надежной замены с запасом по току): TNY277PN, TNY278PN, TNY279PN, TNY280PN.
