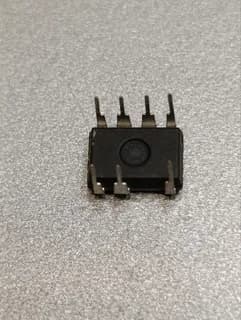

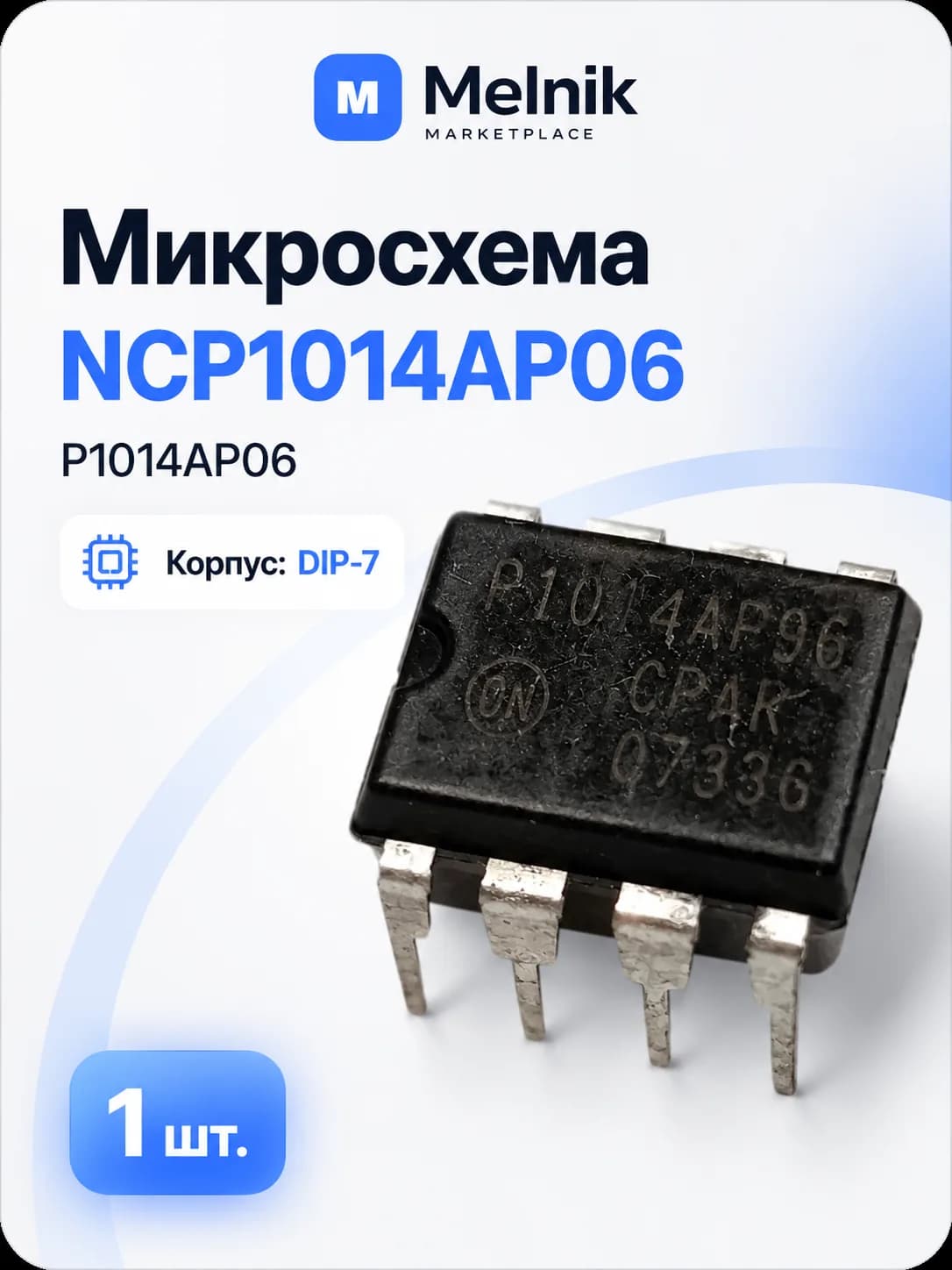

1шт. Микросхема NCP1014AP06 P1014AP06 DIP-7

Описание товара

NCP1014AP06 (маркируется на корпусе как P1014AP06 или NCP1014AP065G) — это высокоэффективный монолитный ШИМ-контроллер со встроенным силовым MOSFET-ключом на 700 В от компании onsemi (ON Semiconductor). Чип спроектирован специально для построения компактных импульсных источников питания (SMPS) малой мощности и дежурных цепей питания (Flyback) в бытовой технике, мониторах и зарядных устройствах. Главные технические характеристики: Тип преобразователя: Flyback (обратноходовой AC-DC преобразователь) со встроенной схемой высоковольтного самопитания (Dynamic Self-Supply), что позволяет отказаться от вспомогательной обмотки трансформатора. Максимальное напряжение встроенного ключа: 700 В. Фиксированная частота генератора: 65 кГц (индекс 06 в конце названия указывает на частоту ~65 кГц, в то время как модификация AP10 работает на частоте 100 кГц). Предел переключаемого тока: около 450 мА. Максимальная выходная мощность: до 19 Вт (при питании от сети 230 В в открытом корпусе). Тип корпуса: DIP-7 (конструктивно это габариты корпуса DIP-8, но без 6-го вывода, что обеспечивает увеличенный физический зазор для предотвращения пробоя высокого напряжения от вывода стока (Drain) к низковольтной логике). Интегрированная защита: Встроенная защита от короткого замыкания в нагрузке (с автоматическим перезапуском), температурное отключение при перегреве и ограничение по току. Совместимость и аналоги: Внутри своего семейства микросхемы имеют идентичную цоколевку выводов, но отличаются рабочей частотой и мощностью: NCP1014AP10 (маркировка P1014AP10) — обладает аналогичной мощностью, но рассчитана на частоту 100 кГц. Прямая замена возможна, однако из-за резкого изменения частоты силовой трансформатор может начать работать в нештатном режиме, перегреваться или издавать писк. Менее мощные версии (NCP1011AP06, NCP1012AP06) работают на тех же 65 кГц, но имеют более низкий порог ограничения тока. Ставить их вместо NCP1014 не рекомендуется — ШИМ-контроллер будет постоянно уходить в защиту по перегрузке. Совет мастера перед монтажом: Импульсные ШИМ-контроллеры этого класса практически никогда не сгорают без внешней причины. Перед тем как запаять новую деталь и включить прибор в сеть, обязательно проверьте мультиметром: Высоковольтный сетевой электролитический конденсатор (обычно 400 В) — если он потерял емкость или вздулся, новая микросхема мгновенно сгорит от пульсаций. Диодный мост и сетевой выпрямительный диод на предмет пробоя. Оптопару (например, PC817) и управляемый стабилитрон (TL431) в цепи обратной связи (Feedback) — при их неисправности блок уйдет вразнос и выжжет силовой ключ.
