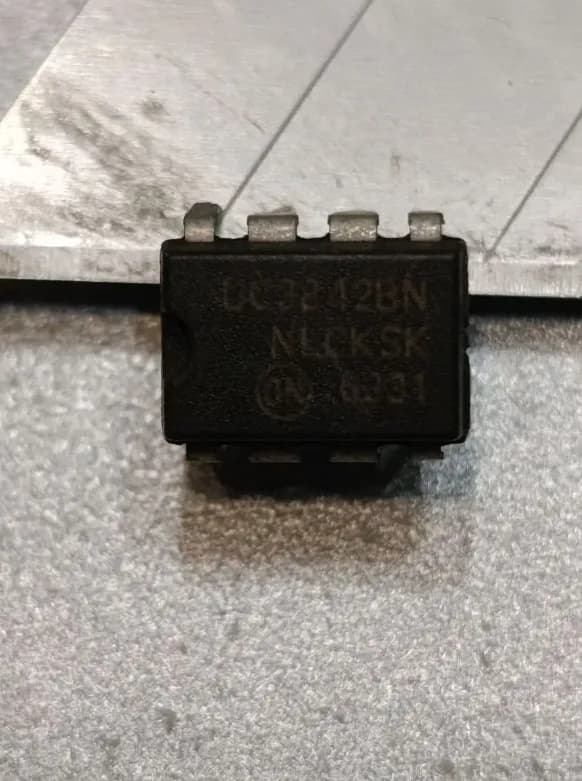

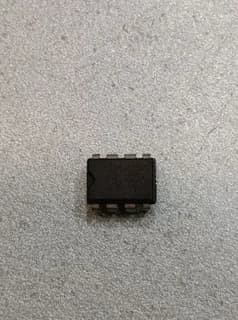

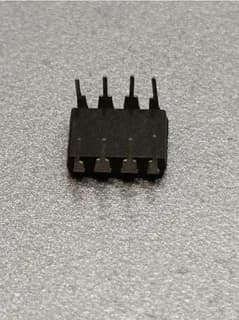

1шт. Микросхема UC3842BN

Описание товара

Микросхема UC3842BN представляет собой высокопроизводительный токовый ШИМ-контроллер, разработанный для построения импульсных источников питания (AC-DC и DC-DC преобразователей) с минимальным количеством внешних компонентов. Буквенный индекс «N» указывает на классический выводной тип корпуса DIP-8 (PDIP-8) для монтажа в отверстия платы. ⚙️ Ключевые технические характеристики Тип корпуса: DIP-8 (выводной). Напряжение питания: от 11.5 В до 30 В (максимальное до 34 В). Порог запуска (UVLO): Включается при достижении напряжения 16 В, отключается при падении ниже 10 В. Это важная особенность серии 3842, отличающая её от 3843. Максимальная частота переключения: до 500 кГц. Максимальная скважность (Duty Cycle): до 96% – 100%. Выходной ток (пиковый): до 1 А (оптимально для управления мощными полевыми MOSFET-транзисторами). 📌 Назначение выводов (Цоколевка DIP-8) COMP: Выход усилителя ошибки (используется для компенсации частотной характеристики). VFB: Вход обратной связи по напряжению (сравнение с внутренним опорным напряжением 2.5 В). ISENSE / C/S: Вход сигнала токовой защиты (контроль тока через исток внешнего транзистора). RT/CT: Подключение внешней RC-цепочки для задания рабочей частоты генератора. GND: Общий вывод (земля). OUTPUT: Выход управления затвором внешнего транзистора. VCC: Вход питания микросхемы. VREF: Выход внутреннего стабильного опорного напряжения +5 В (до 50 мА).
