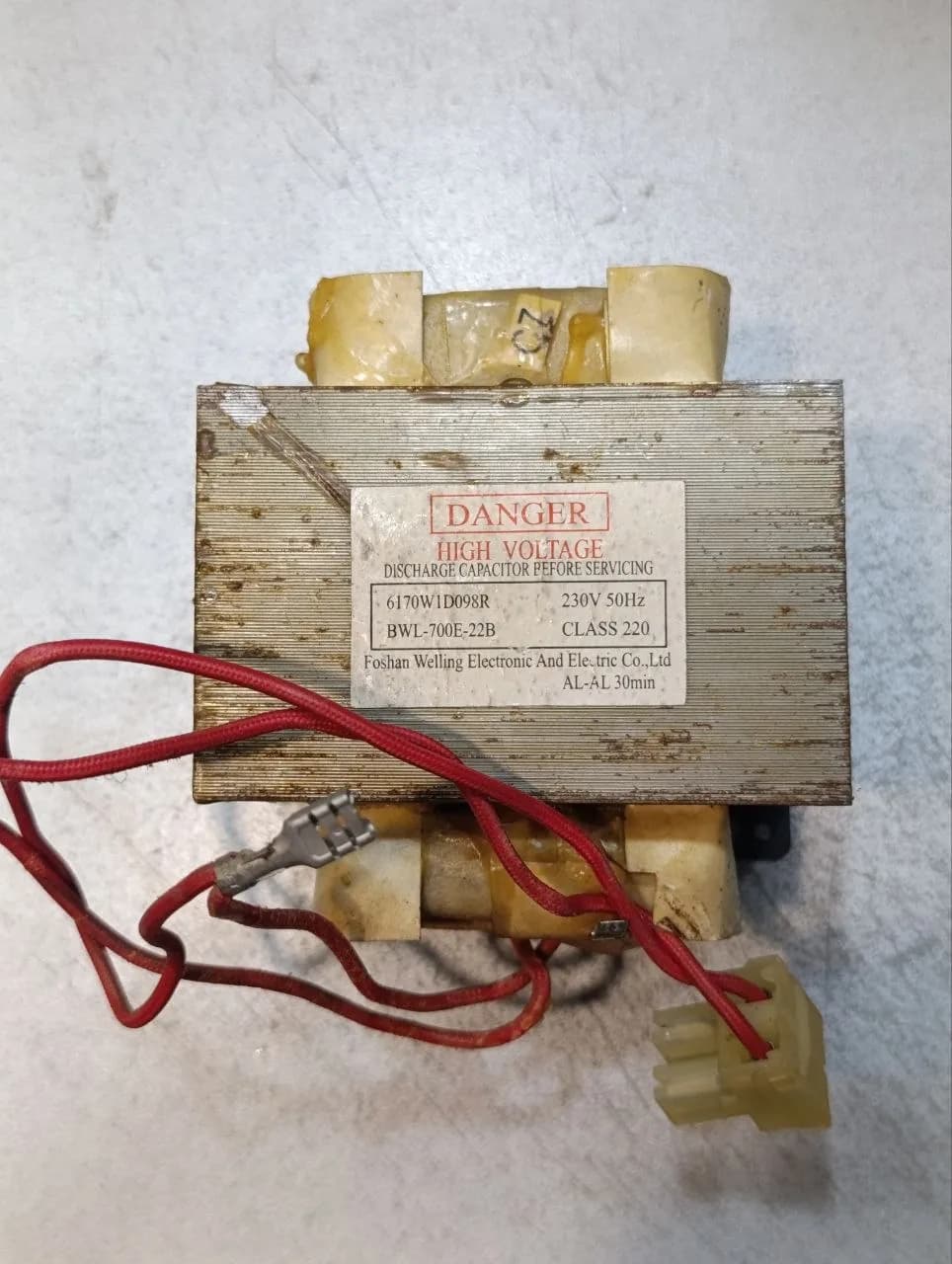

Трансформатор BWL-700E-22B 6170W1D098R для микроволновых печей уценка

Описание товара

БУ Высоковольтный силовой повышающий трансформатор BWL-700E-22B (заводской партнерский код 6170W1D098R) — это силовой узел, разработанный компанией LG Electronics для питания магнетронов в фирменных микроволновых печах. Он отвечает за преобразование сетевого напряжения в высоковольтный импульс, необходимый для генерации СВЧ-излучения. Ключевые технические характеристики: Маркировка модели: BWL-700E-22B Заводской артикул (P/N): 6170W1D098R Номинальная мощность: 700 Вт (предназначен для компактных и стандартных СВЧ-печей). Входное напряжение (первичная обмотка): 230 В переменного тока, 50 Гц. Выходное высоковольтное напряжение: около 1990 В – 2016 В (идет на умножитель и магнетрон). Напряжение накала магнетрона: 3.5 В – 3.8 В. Габариты основания сердечника: около 90 x 66 x 75 мм (полные транспортировочные размеры в коробке — 111x96x81 мм). Масса детали: ~3.4 кг (тяжелый металлический сердечник с медной/алюминиевой обмоткой). [1, 2, 3] Взаимозаменяемость и коды замен: У компании LG этот трансформатор имеет огромный ряд совместимых кросс-кодов. Вместо него можно без каких-либо доработок корпуса и клемм использовать трансформаторы со следующей маркировкой: 6170W1D098L, 6170W1D098M, 6170W1D098P, 6170W1D098A, 6170W1D102A, EBJ39739201. Смертельно опасно: правила безопасности при замене Высоковольтный силовой трансформатор совместно с подключенным к нему конденсатором генерирует напряжение до 4000 Вольт, способное нанести смертельный удар током даже после отключения прибора из розетки! Прежде чем прикасаться к любым контактам внутри СВЧ, выньте сетевую вилку из розетки. Принудительно разрядите высоковольтный конденсатор (замкните его контакты между собой и на неокрашенный металл корпуса печи пассатижами или отверткой с надежной толстой диэлектрической ручкой). При монтаже надежно закручивайте винты основания трансформатора к нижней части корпуса микроволновки — корпус печи служит заземлением для его высоковольтной обмотки.
