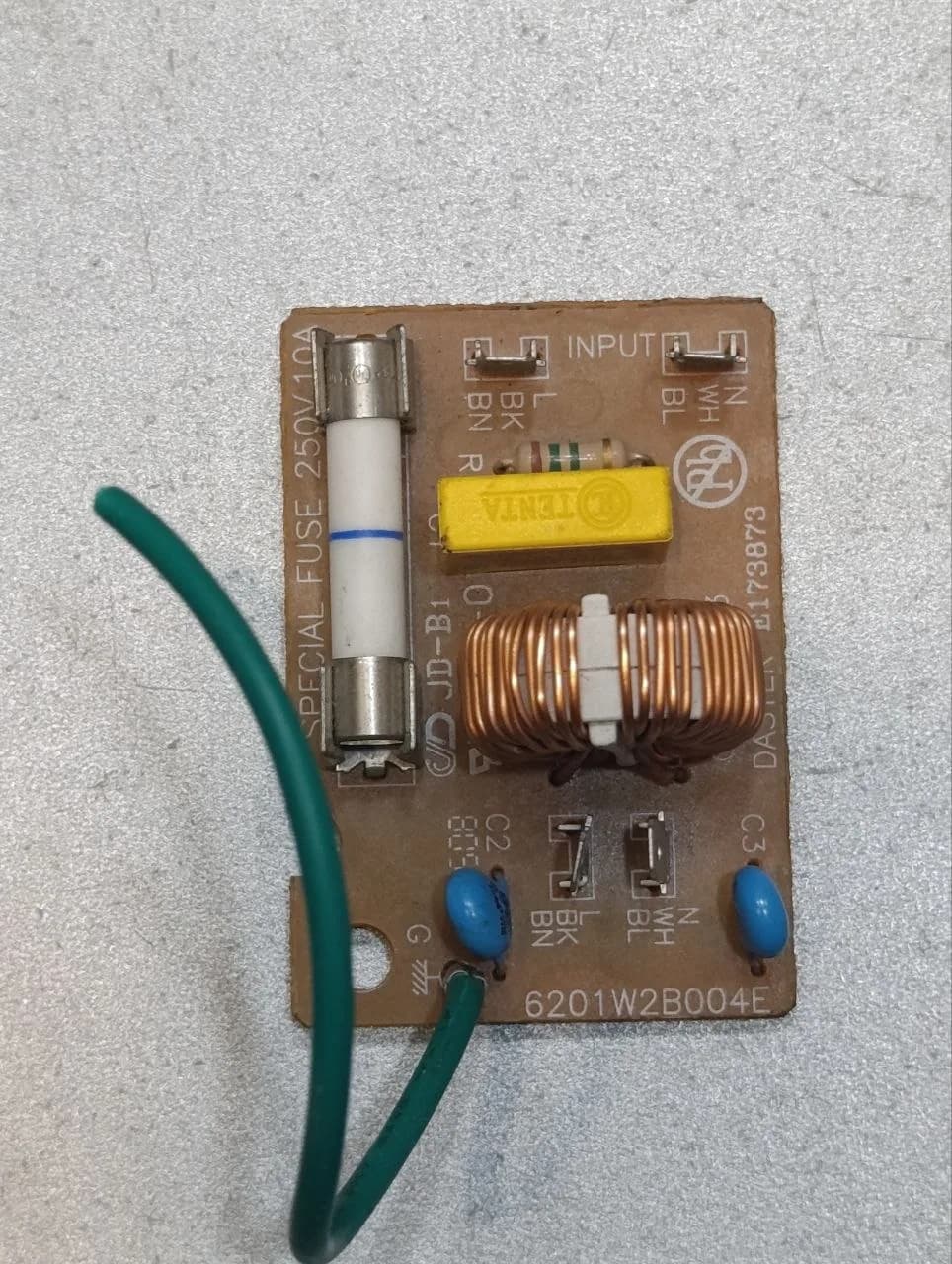

Плата питания (плата сетевого фильтра) 6201W2B004E уценка

Описание товара

БУ, требуется установить клемму заземления. Артикул 6201W2B004E (также встречается в спецификациях как 6201W2B004J или 6201W2B004M) — это плата сетевого фильтра (плата питания / EMI-фильтр) переменного тока, разработанная корпорацией LG Electronics. Она устанавливается на входе питающего кабеля в микроволновых (СВЧ) печах LG (например, популярной серии MS-1744W и др.). Основная задача этого модуля — гасить высокочастотные сетевые помехи, возникающие при работе мощного магнетрона, защищать электронную плату управления от скачков напряжения в сети, а также служить площадкой для первичных предохранителей и термодатчиков. Конструктивные особенности и параметры: Назначение: AC Line Filter (входной помехоподавляющий фильтр). Рабочее напряжение: 250 В переменного тока. Размеры текстолита: примерно 58 х 40 мм. Компонентная база: На плате смонтированы катушка индуктивности (дроссель), высоковольтные помехоподавляющие конденсаторы и держатель (пазы) под главный керамический плавкий предохранитель (обычно номиналом 8А или 10А). Взаимозаменяемость: В линейках СВЧ LG этот фильтр часто может заменяться схожими платами из серий 6201W2A... или EAM35... (например, EAM35001813), однако перед заменой нужно сверять схему подключения фазы/нуля и габариты посадочных мест в корпусе. 👨‍🔧 Почему эта плата выходит из строя? Сетевой фильтр — это первый рубеж защиты микроволновки. Она принимает на себя удар при любых внешних проблемах. Чаще всего на ней: Перегорает сетевой предохранитель. Если он сгорает мгновенно при попытке включить разогрев, проблема кроется дальше — в высоковольтном диоде, конденсаторе или самом магнетроне. Выгорают дорожки или взрываются варисторы/конденсаторы. Это происходит при сильном скачке напряжения в розетке (например, до 380 В при отгорании нуля в электрощите) или при плохом контакте в клеммах.
