Трансформатор KHT-R701ELGA 6170W1D098L для микроволновых печей уценка

Описание товара

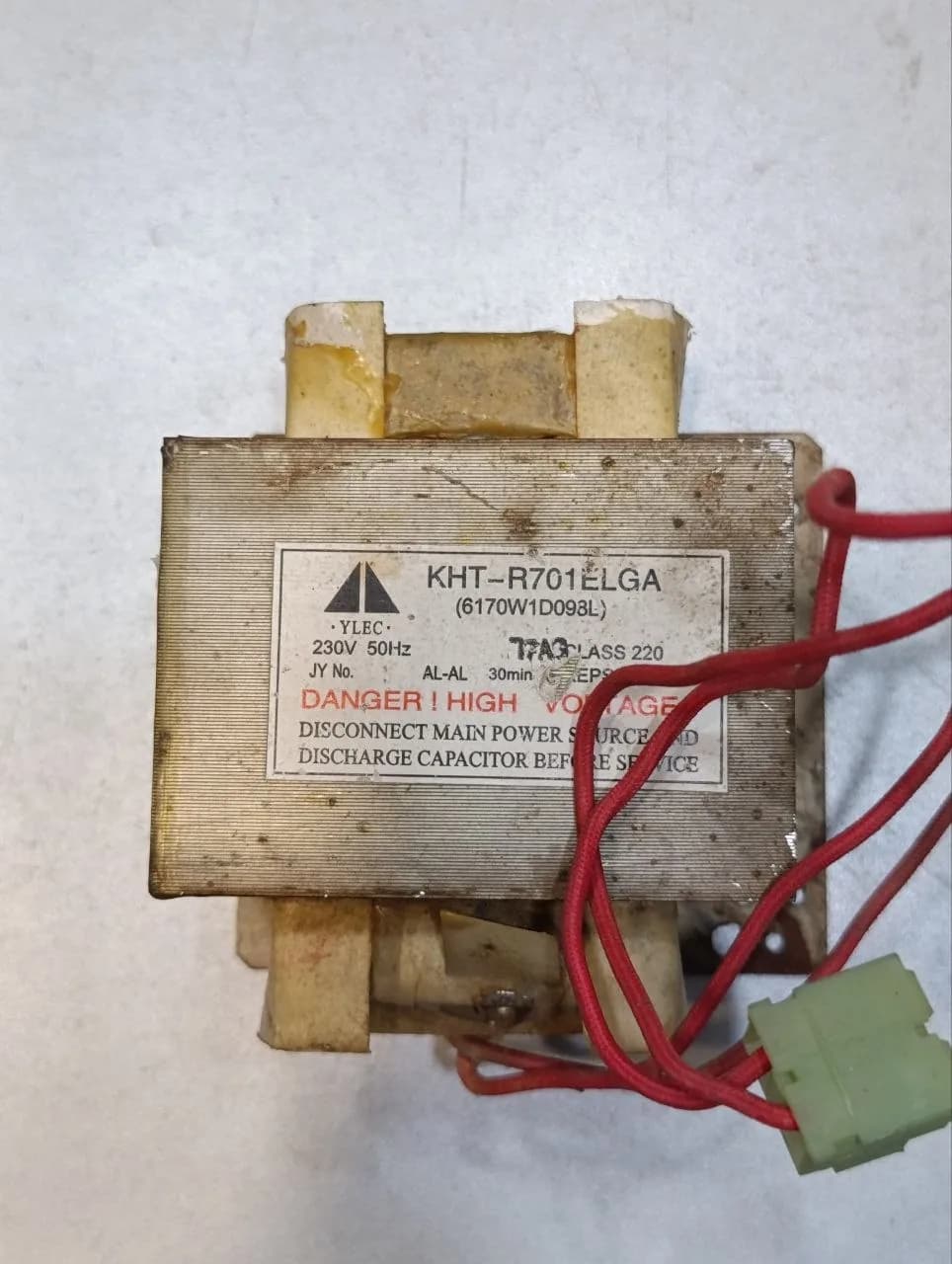

БУ, работоспособность проверена. Высоковольтный силовой трансформатор KHT-R701ELGA (парт-номер LG: 6170W1D098L, выпускается под брендом YLEC) — это силовой элемент системы питания (MOT — Microwave Oven Transformer), разработанный специально для микроволновых печей концерна LG Electronics. Он используется в классических (трансформаторных) СВЧ-печках объемом 17–20 литров средней мощности (около 700–800 Вт) для генерации высокого напряжения, необходимого для работы магнетрона. В частности, устанавливается в популярные линейки СВЧ: LG MS-1744U, MB-3744U, MS-1924X и сотни других аналогичных моделей соло и с грилем. Основные технические характеристики Маркировка на стикере: YLEC KHT-R701ELGA. Заводской парт-номер (P/N): 6170W1D098L (взаимозаменяем с версиями на конце J, P, N при совпадении габаритов). Входное напряжение (Первичная обмотка): 230 В / 50 Гц. Класс изоляции: CLASS 220 (высокотемпературная изоляция обмоточного провода). Выходное напряжение на магнетрон: Вторичная высоковольтная (анодная): выдает около 2000 В переменного тока (в связке с диодом и конденсатором напряжение удваивается до ~4000 В). Обмотка накала магнетрона: встроенный жгут проводов выдает около 3.6 В при высокой силе тока (до 20 А). Материал обмотки: Алюминиевый провод с медным напылением (маркировка AL-AL). Это стандартное решение для современных MOT-трансформаторов, направленное на снижение веса. Электрические параметры для проверки (мультиметром) Перед установкой детали или при поиске неисправности в старой, замерьте сопротивление обмоток: Первичная (сетевая): должна показывать примерно 2.2 – 3.0 Ом. Вторичная (высоковольтная): измеряется между ее одиночным выводом-клеммой и металлическим сердечником (магнитопроводом) трансформатора. Нормальное значение — 140 – 160 Ом. Обмотка накала: два толстых провода с клеммами «мама», подключаемые к магнетрону. Сопротивление должно стремиться к нулю (0.3 – 0.5 Ом).
