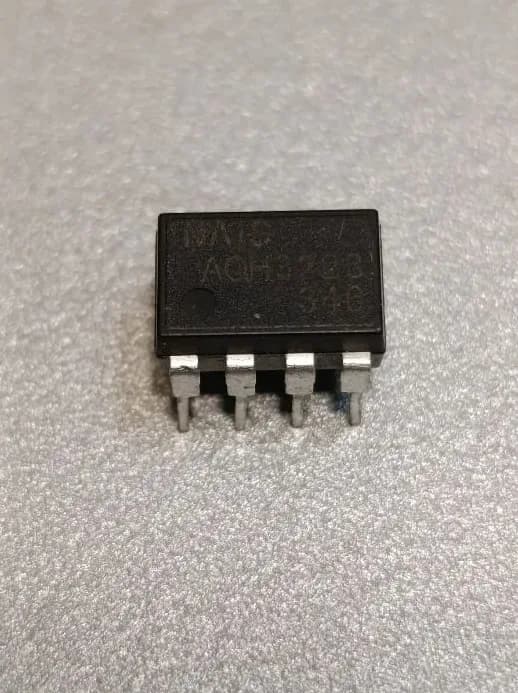

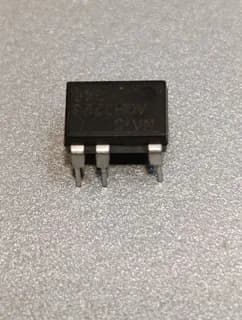

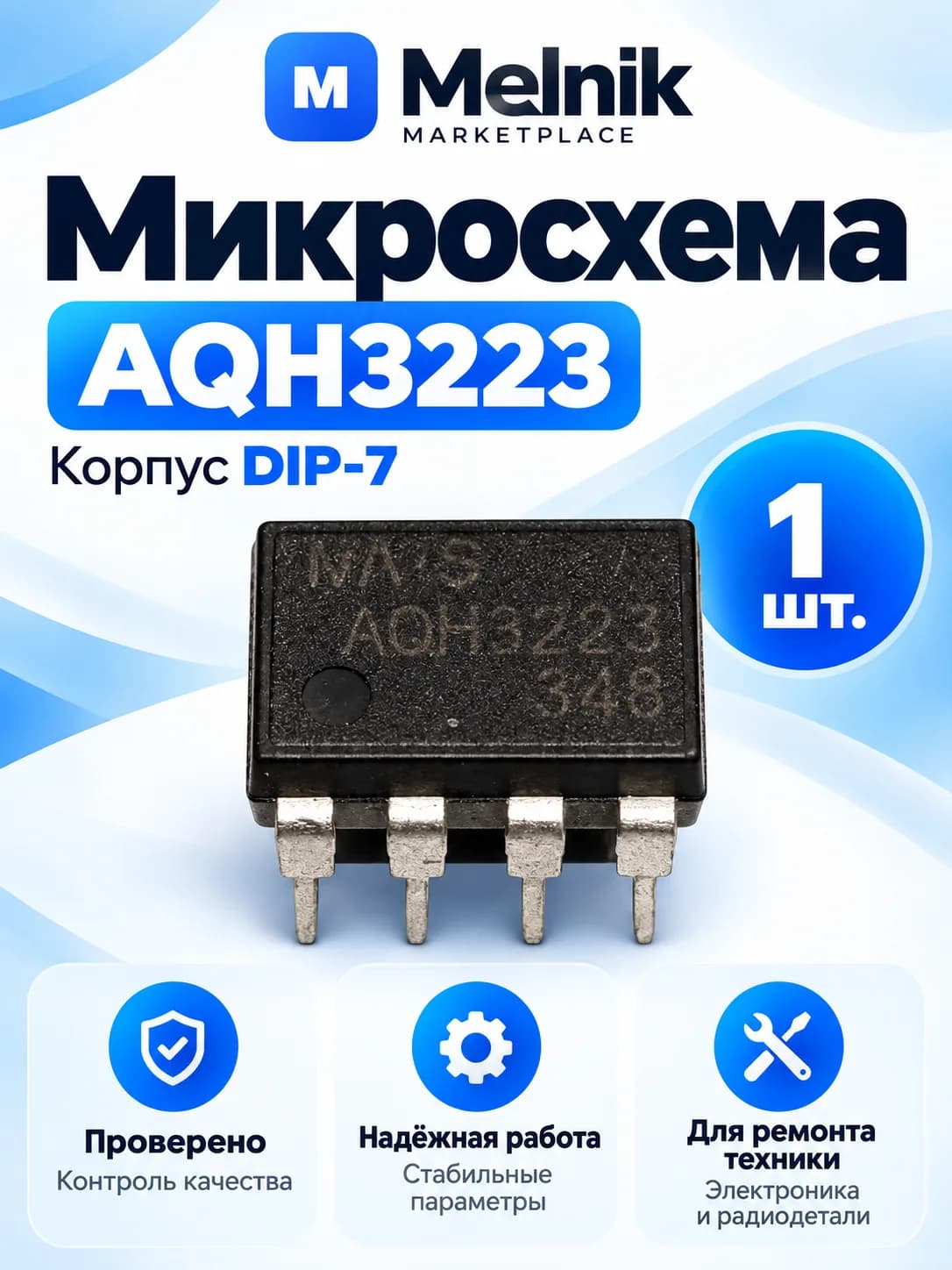

1шт. Микросхема AQH3223 DIP-7

Описание товара

AQH3223 (полная серия AQ-H) — это не стандартная логическая микросхема, а малогабаритное однофазное твердотельное реле (SSR) переменного тока с оптической развязкой от компании Panasonic / Matsushita Electric Works. Она объединяет во входной цепи инфракрасный светодиод, а в выходной — мощный симисторный (триаковый) ключ с цепью Zero-Cross (переключение при переходе напряжения через ноль), что снижает уровень электромагнитных помех. Основная сфера применения — блоки управления кондиционерами, стиральными машинами, отопительными приборами и промышленной автоматикой для безопасной коммутации индуктивных и резистивных нагрузок. Основные технические характеристики: Тип коммутируемого напряжения: Переменный ток (AC). Максимальное напряжение нагрузки: 600 В (подходит для работы в стандартных сетях 220 В с большим запасом по пиковому напряжению). Максимальный рабочий ток нагрузки: 1.2 А (без использования дополнительного радиатора охлаждения). Функция Zero-Cross: Есть (включение происходит строго в момент перехода синусоиды сети через 0 В, что защищает нагрузку и продлевает срок её службы). Управляющий ток (входной светодиод): около 15–50 мА (номинальное прямое напряжение порядка 1.2 В). Тип корпуса: DIP-7 (стандартные габариты DIP-8, но без 5-го вывода для создания увеличенного изоляционного промежутка безопасности между высоковольтной и низковольтной частями платы). Напряжение изоляции: 5000 В (между входом и выходом). Популярные модификации и аналоги: В рамках серии AQ-H выпускается несколько похожих приборов, которыми можно заменить данную модель при ремонте: AQH3213: Обладает аналогичными параметрами на 1.2 А / 600 В, но имеет тип управления Random (включается мгновенно по сигналу, без привязки к переходу через ноль). AQH2223 / AQH1223: Твердотельные реле с функцией Zero-Cross, но рассчитанные на меньший ток нагрузки (0.9 А и 0.6 А соответственно). Заменять ими AQH3223 не рекомендуется из-за риска перегрева. Совет мастера перед заменой: Твердотельные реле чаще всего выходят из строя (пробиваются накоротко) из-за сильного превышения тока в нагрузке или короткого замыкания в управляемом приборе (например, в клапане залива воды, помпе или вентиляторе). Перед тем как впаять новое реле, обязательно проверьте сопротивление цепи исполнительного механизма, которым оно управляет.
