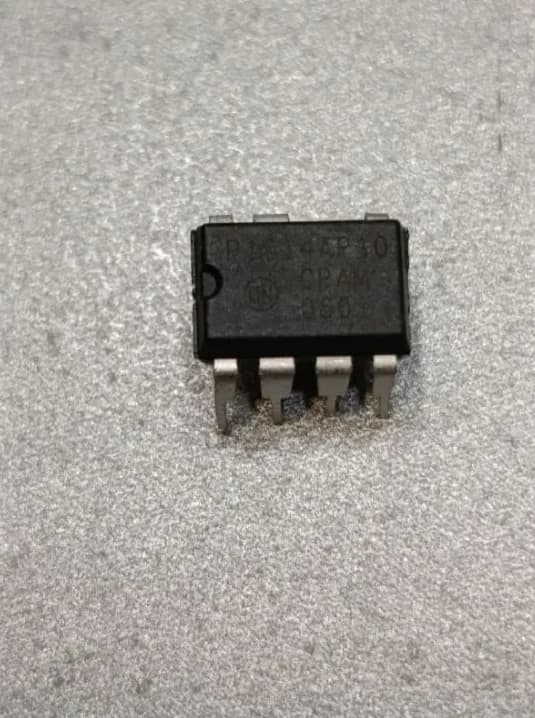

1шт. Микросхема NCP1014AP10 P1014AP10 DIP-7

Описание товара

NCP1014AP10 (маркируется на корпусе как P1014AP10 или NCP1014AP100G) — это высокоэффективный монолитный ШИМ-контроллер со встроенным силовым ключом на 700 В от компании onsemi (ON Semiconductor). Микросхема предназначена для создания компактных импульсных источников питания (SMPS) и дежурных цепей питания (Flyback) бытовой электроники. Главные технические характеристики: Тип преобразователя: Flyback (обратноходовой) со встроенной высоковольтной цепью самопитания. Максимальное напряжение силового ключа: 700 В. Фиксированная частота генератора: 100 кГц (число 10 в конце маркировки указывает на частоту, у модификации AP06 она составляет 65 кГц). Номинальная выходная мощность: до 19 Вт (при питании от сети 230 В в открытом корпусе). Тип корпуса: DIP-7 (габариты стандартного корпуса DIP-8, но без 6-го вывода для физического разделения низковольтной логики и высоковольтной линии стока). Встроенные защиты: Защита от перегрузки по току (overload), температурный перегрев (thermal shutdown) и защита от перенапряжения. Популярные аналоги и модификации: В рамках этого семейства чипы совместимы по расположению выводов, но отличаются частотой работы: NCP1014AP06 (маркировка P1014AP06) — имеет аналогичную мощность, но работает на более низкой частоте 65 кГц. Прямая замена возможна, но из-за изменения частоты может незначительно измениться режим работы импульсного трансформатора. Более слабые версии (NCP1010, NCP1011, NCP1012) имеют меньший предел по току и мощности. Заменять ими NCP1014 не рекомендуется — микросхема будет работать на пределе и быстро уйдет в защиту от перегрева. Совет мастера перед заменой: ШИМ-контроллеры этого типа редко перегорают сами по себе. Прежде чем впаивать новую микросхему, обязательно проверьте мультиметром: Высоковольтный электролитический конденсатор (обычно 400 В) — если он вздулся или потерял емкость, новый чип мгновенно выйдет из строя из-за пульсаций. Диодный мост на входе питания на предмет короткого замыкания. Стабилитрон и оптопару в цепи обратной связи (Feedback), которые контролируют уровень выходного напряжения.
