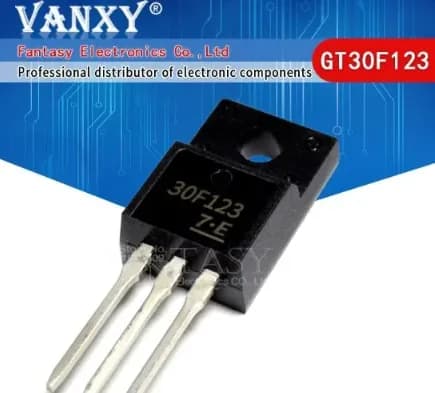

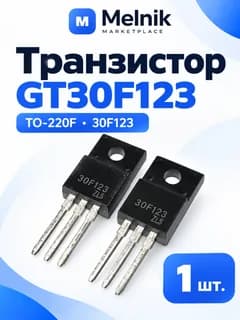

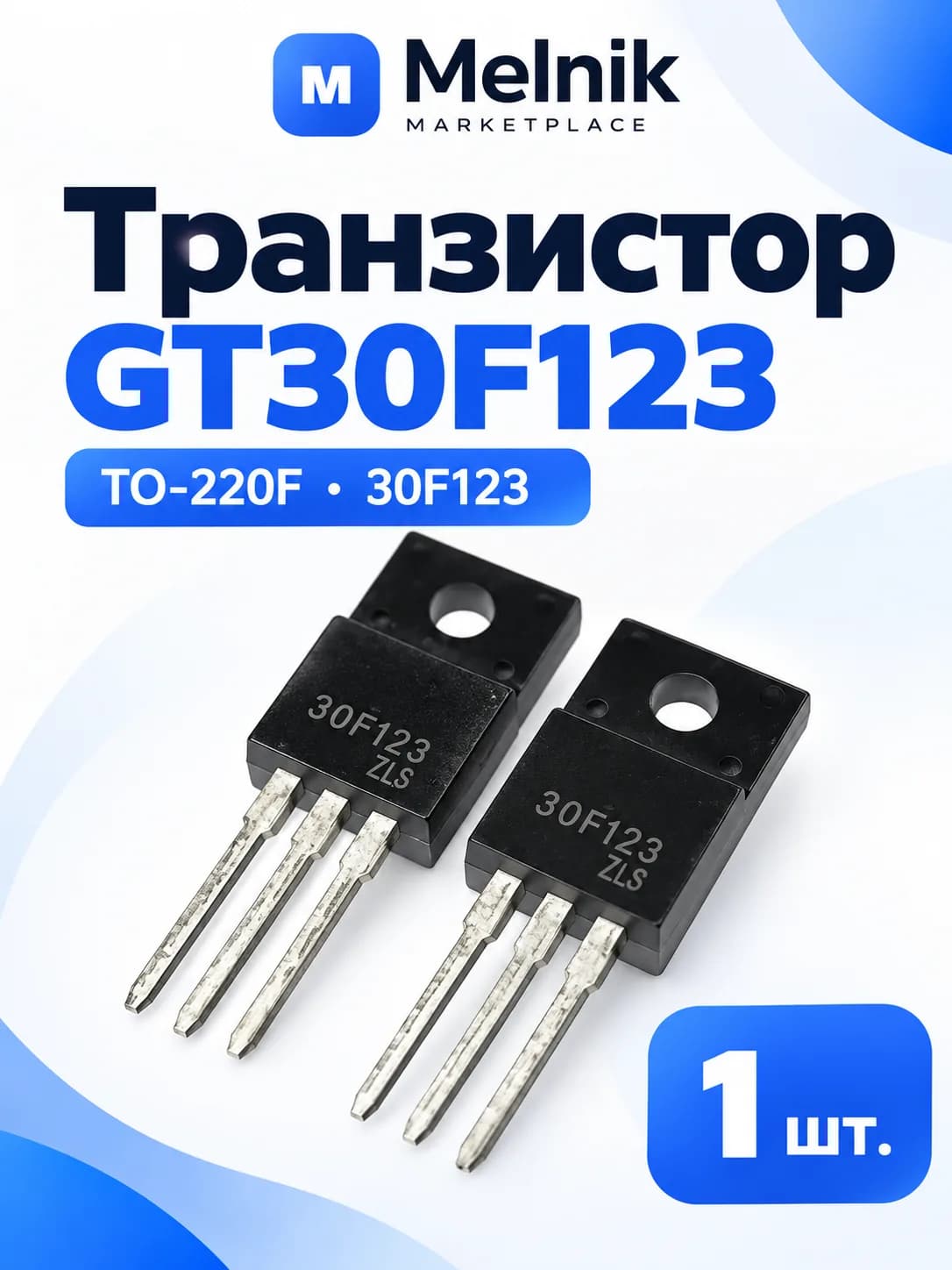

1шт. Транзистор GT30F123 TO-220F, 30F123 TO220F

Описание товара

Транзистор GT30F123 (сокращенная маркировка 30F123) в изолированном пластиковом корпусе TO-220F — это специализированный силовой IGBT-транзистор (БТИЗ) со встроенным быстродействующим диодом. Он разработан компанией Toshiba специально для работы в качестве электронного ключа в цепях с высокими импульсными токами — чаще всего его применяют для ремонта схем развертки плазменных телевизоров и панелей (PDP), а также в импульсных преобразователях и инверторах. Ключевые технические характеристики Тип прибора: IGBT-транзистор N-канала со встроенным диодом (Insulated Gate Bipolar Transistor). Максимальное напряжение коллектор-эмиттер: 300 В. Максимальный ток коллектора: 20 А (постоянный) / до 200 А в кратковременном импульсе (длительностью до 100 мкс). Максимальная рассеиваемая мощность: 25 Вт. Напряжение насыщения коллектор-эмиттер: 2.1 В (типичное). Тип корпуса: TO-220F (Full-Pack). Его металлическая крепежная подложка полностью изолирована пластиком, поэтому транзистор можно монтировать на общий радиатор без использования дополнительных слюдяных или керамических прокладок. 🛠️ Что важно учесть при замене GT30F123: Проверка обвязки затвора (Gate): При пробое силовой структуры IGBT-транзистора высокое напряжение почти всегда пробивает управляющий затвор и устремляется в цепь драйвера. Перед впаиванием нового транзистора обязательно проверьте мультиметром низкоомные резисторы (обычно номиналом от 4.7 до 22 Ом) и защитные стабилитроны в цепи затвора. Если их не заменить, новый транзистор сгорит при первом же включении. Осторожно, подделки! Поскольку транзистор работает с колоссальными импульсными токами (до 200А), дешевые копии с уменьшенным размером кристалла внутри корпуса мгновенно взрываются при запуске блока. При покупке обращайте внимание на качество лазерной гравировки Toshiba на корпусе и старайтесь выбирать проверенных поставщиков.
